DCF-Y - Xiechang Darbeli Valf

DCF-Y Daldırmalı Darbeli Valf

Yüksek debili, hızlı tepkili torbalı filtre temizliği için daldırmalı darbeli valf serisi.

Model Yelpazesini GörünTeklif İsteyin
DCF-Y Daldırmalı Darbeli Valf

Teknik Parametreler

Temel çalışma özellikleri.

SeriDCF-Y
Çalışma Basıncı0.2-0.6 MPa
Çalışma AkışkanıTemiz, kuru basınçlı hava
GerilimDC24V; opsiyonel AC220V / 50Hz
Koruma SınıfıIP65
Çalışma SıcaklığıStandart -20 C ile +55 C arası
Diyafram Kullanım ÖmrüBelirtilen koşullarda yaklaşık 1 milyon çevrim

Tüm Model Yelpazesi

DCF-Y model yelpazesi

0.2-0.6 MPa / IP65 / CE, CCC, RoHS

TipModel No.ÖlçüDN ÖlçüsüSınıf / Notlar
DaldırmalıDCF-Y-251"DN25Tek diyafram
DaldırmalıDCF-Y-40S1.5"DN40Çift diyafram
DaldırmalıDCF-Y-50S2"DN50Çift diyafram
DaldırmalıDCF-Y-62S2.5"DN65Çift diyafram
DaldırmalıDCF-Y-76S3"DN80Çift diyafram
DaldırmalıDCF-Y-102S.B3.5"DN90Çift diyafram
DaldırmalıDCF-Y-102S4"DN100Çift diyafram

Ürün Standartları

Endüstriyel darbeli valf teknik özellikleri.

SertifikalarCE, CCC, RoHS
ÜreticiSuzhou Xiechang Environmental Protection Technology Co., Ltd.
UygulamaDarbeli hava torbalı filtre ve endüstriyel toz toplama temizleme sistemleri

Ürün Videoları

İlgili tanıtım ve seçim videoları.

Tümünü Görün
Model Eşleşmesi0:43

Endüstriyel toz toplama ünitesi için darbeli valf DCF-Y-76S-C Xiechang

Model Eşleşmesi1:47

DCF-Y-76S Darbeli Valf Hava Kaçağı Testi

Model Eşleşmesi0:22

DCF-Y Daldırmalı Darbeli Valf

Seri Eşleşmesi0:54

Daldırmalı ve Dik Açılı Darbeli Valf: Temel Özellikler ve Seçim Kılavuzu

Seri Eşleşmesi1:51

Daldırmalı darbeli valf montaj talimatları

Seri Eşleşmesi1:10

Endüstriyel toz toplama üniteleri için daldırmalı darbeli valf seçim talimatı

Sertifikalar

Bu ürün grubu bağımsız kuruluşlarca sertifikalandırılmıştır.

Tüm sertifikaları görün →
SGS CE Uygunluk Doğrulaması (EMC) — DCF Serisi Darbeli Valfler🔍 Büyütmek için tıklayın

Ürün Sertifikası

Kapsanan modeller (19)

DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E

SGS CE Uygunluk Doğrulaması (EMC) — DCF Serisi Darbeli Valfler

Sertifika No.SHEM250300138601HSC
Veren kuruluşSGS-CSTC Standards Technical Services Co., Ltd.
Veriliş tarihi2025-03-25
StandartlarEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Orijinal PDF gerekiyor mu?

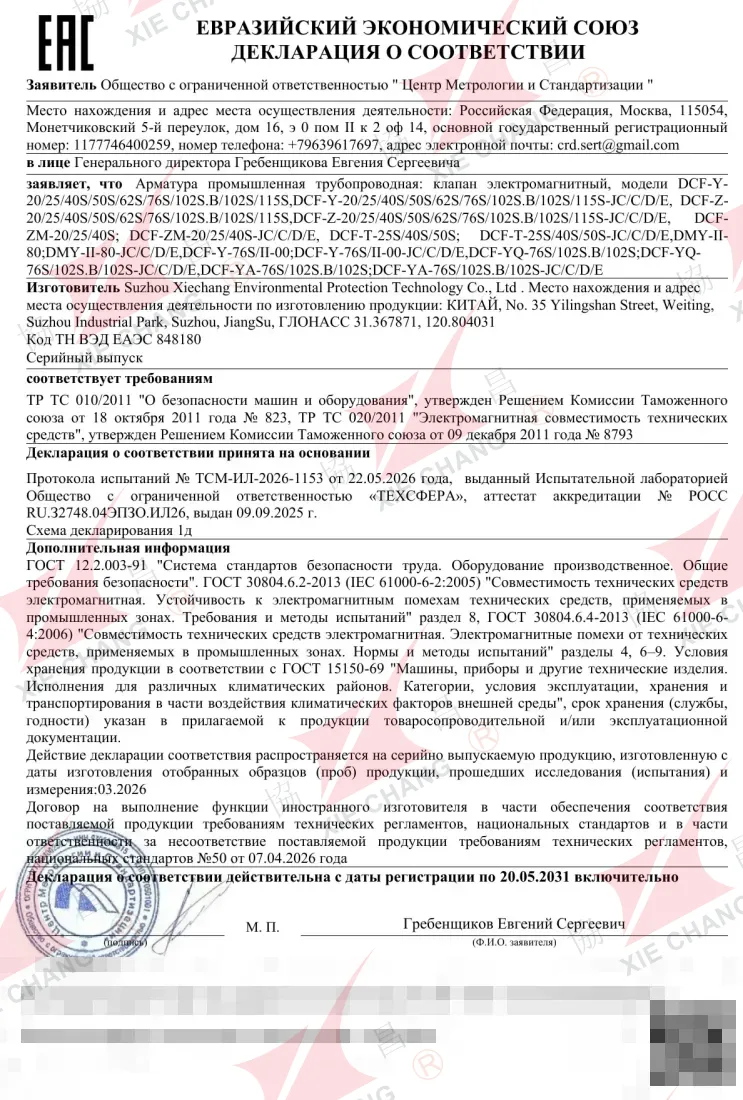

EAC Uygunluk Beyanı — Selenoid Darbeli Valfler (DCF / DMY Serisi)🔍 Büyütmek için tıklayın

Ürün Sertifikası

Kapsanan modeller (9)

DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

EAC Uygunluk Beyanı — Selenoid Darbeli Valfler (DCF / DMY Serisi)

Sertifika No.ЕАЭС N RU Д-CN.РА04.В.44367/26
Veren kuruluşDeclared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register
Veriliş tarihi2026-05-21
Geçerlilik tarihi2031-05-20
StandartlarТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016
Orijinal PDF gerekiyor mu?

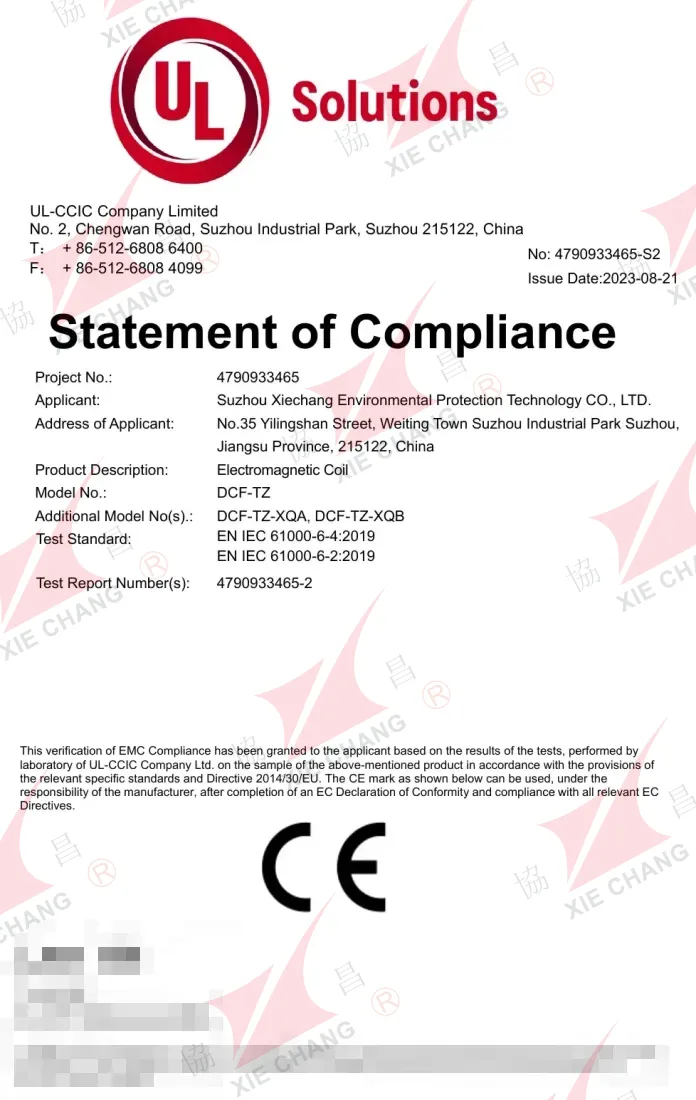

CE Uygunluk Beyanı (EMC) — DCF-TZ Selenoid Bobin (UL-CCIC)🔍 Büyütmek için tıklayın

Ürün Sertifikası

DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

CE Uygunluk Beyanı (EMC) — DCF-TZ Selenoid Bobin (UL-CCIC)

Sertifika No.4790933465-S2
Veren kuruluşUL-CCIC Company Limited
Veriliş tarihi2023-08-21
StandartlarEN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019
Orijinal PDF gerekiyor mu?
CCEP Çevre Koruma Ürün Sertifikasyonu — DCF Selenoid Darbeli Valfler🔍 Büyütmek için tıklayın

Ürün Sertifikası

DCF series

CCEP Çevre Koruma Ürün Sertifikasyonu — DCF Selenoid Darbeli Valfler

Sertifika No.CCAEPI-EP-2026-039
Veren kuruluşCCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center
Veriliş tarihi2026-01-15
Geçerlilik tarihi2029-01-14
StandartlarHJ/T 284-2006
Orijinal PDF gerekiyor mu?

Teknik Çizimler

Bu ürünün montaj ölçüleri.

Bilgi Merkezi

Bu ürüne dair pratik yanıtlar.

Tümünü Görün
Teknik Özellikler

Xiechang DCF-Y daldırmalı elektromanyetik darbeli valflerin tüm ölçülerdeki teknik parametreleri nelerdir?

DCF-Y daldırmalı valfler 1"–4" aralığını kapsar (DCF-Y-25 ile DCF-Y-102S arası). Tümü 0.2–0.6 MPa çalışma basıncı, 0.3–0.4 MPa önerilen üfleme basıncı ve 80–150 ms darbe genişliğini paylaşır; hava tankı hacmi 45–70 L (1") ile 600–1000 L (4") arasında, sürülen filtre alanı ise 6–10 m² (1") ile 100–120 m² (4") arasında değişir.

daldırmalı darbeli valfbatık darbeli valfDCF-Y
Teknik Özellikler

Xiechang ve Watson daldırmalı darbeli valflerinde hangi O-ringler ve püskürtme borusu çapları kullanılır?

Her daldırmalı valf ölçüsü bir büyük ve bir küçük O-ring ile eşleşen bir püskürtme borusu çapı kullanır; ör. 1" (Y-25): büyük Φ67×5.3, küçük Φ30×2.65, çap G1"; 4" (Y-102S): büyük Φ195×7.5, küçük Φ112×5.3, çap Φ113. Xiechang (DCF-Y) ve Watson (WY) daldırmalı valfleri aynı tabloyu paylaşır.

O-ringO-ring seçimidaldırmalı valf O-ringi
