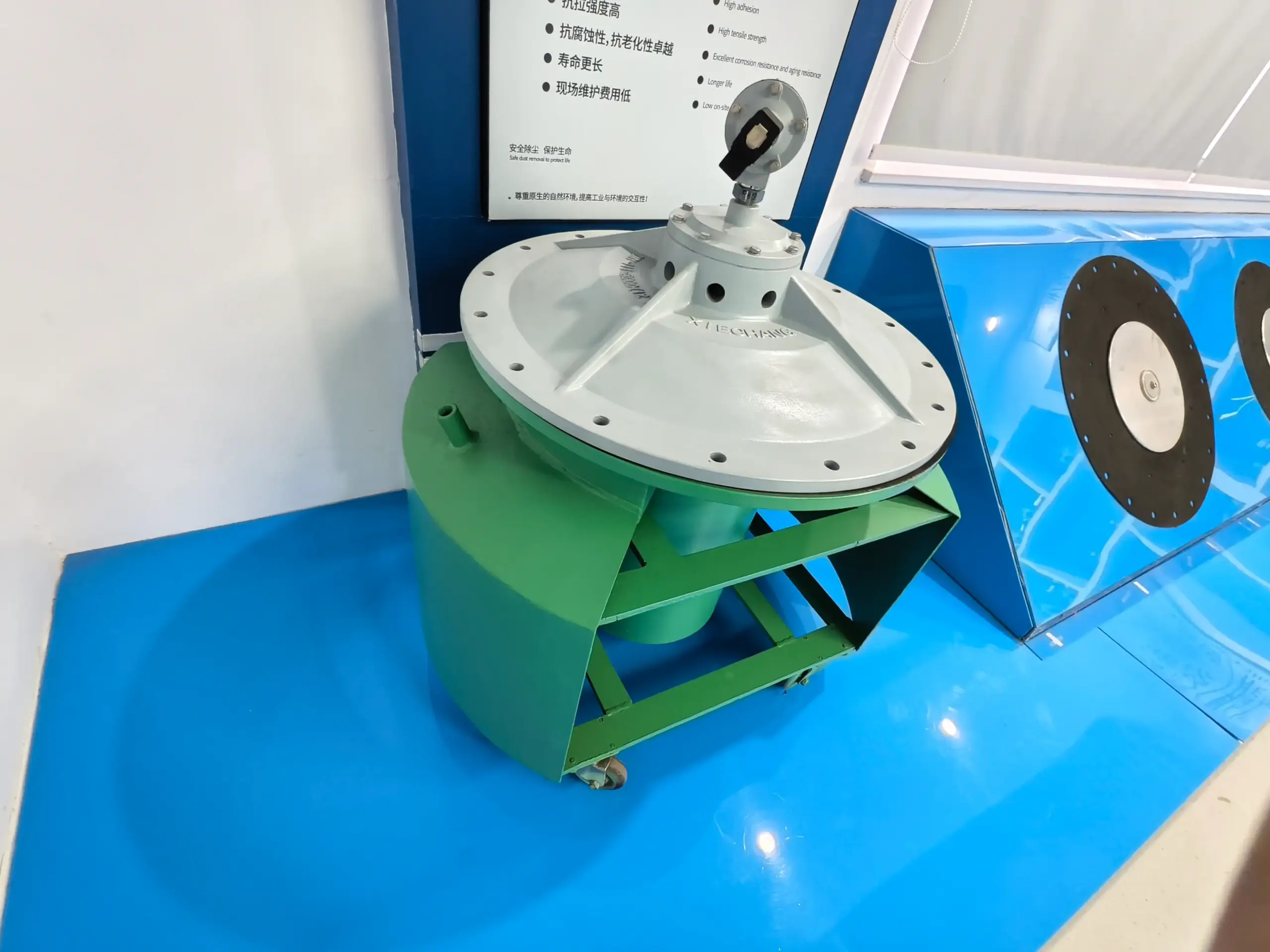

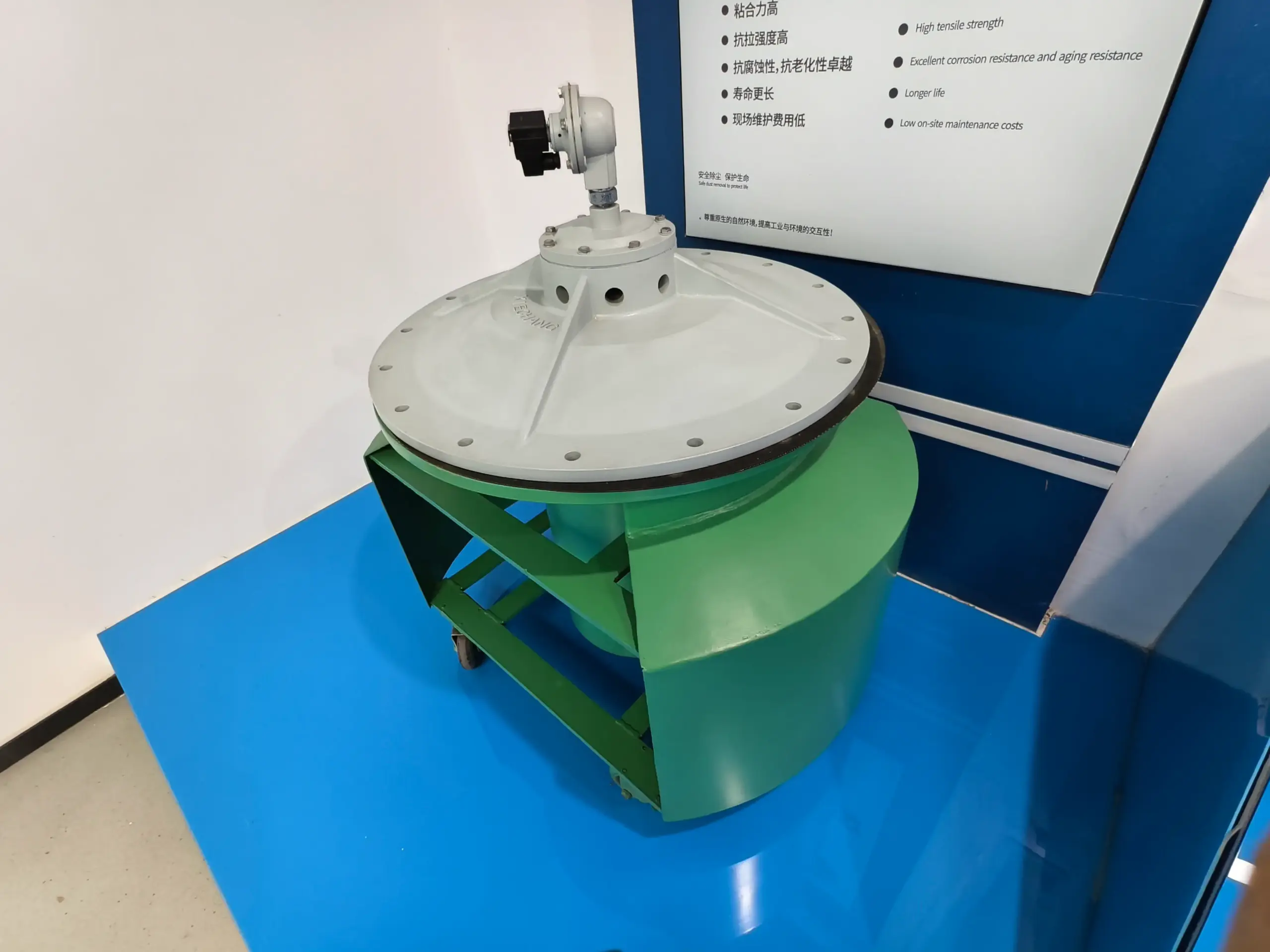

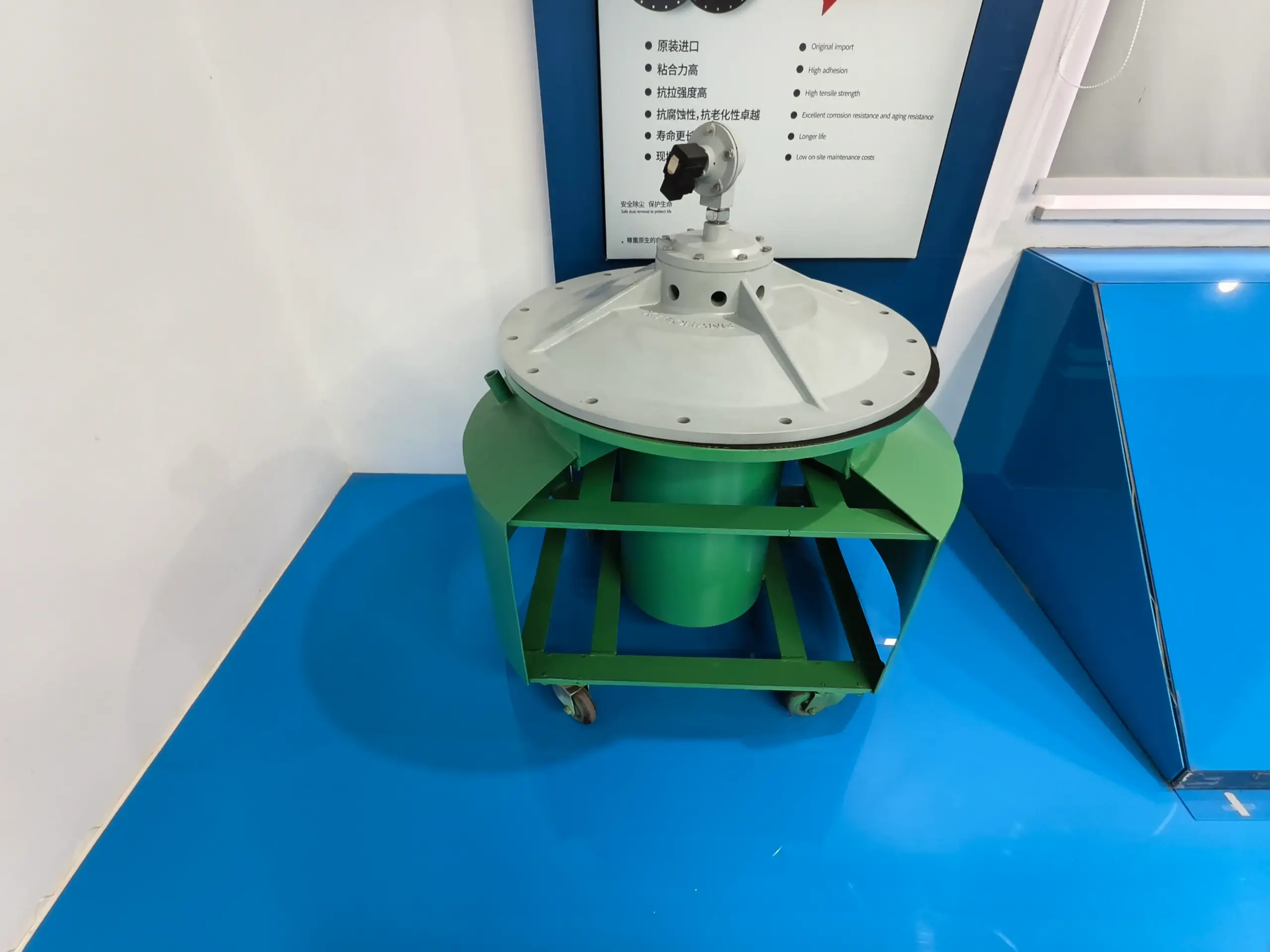

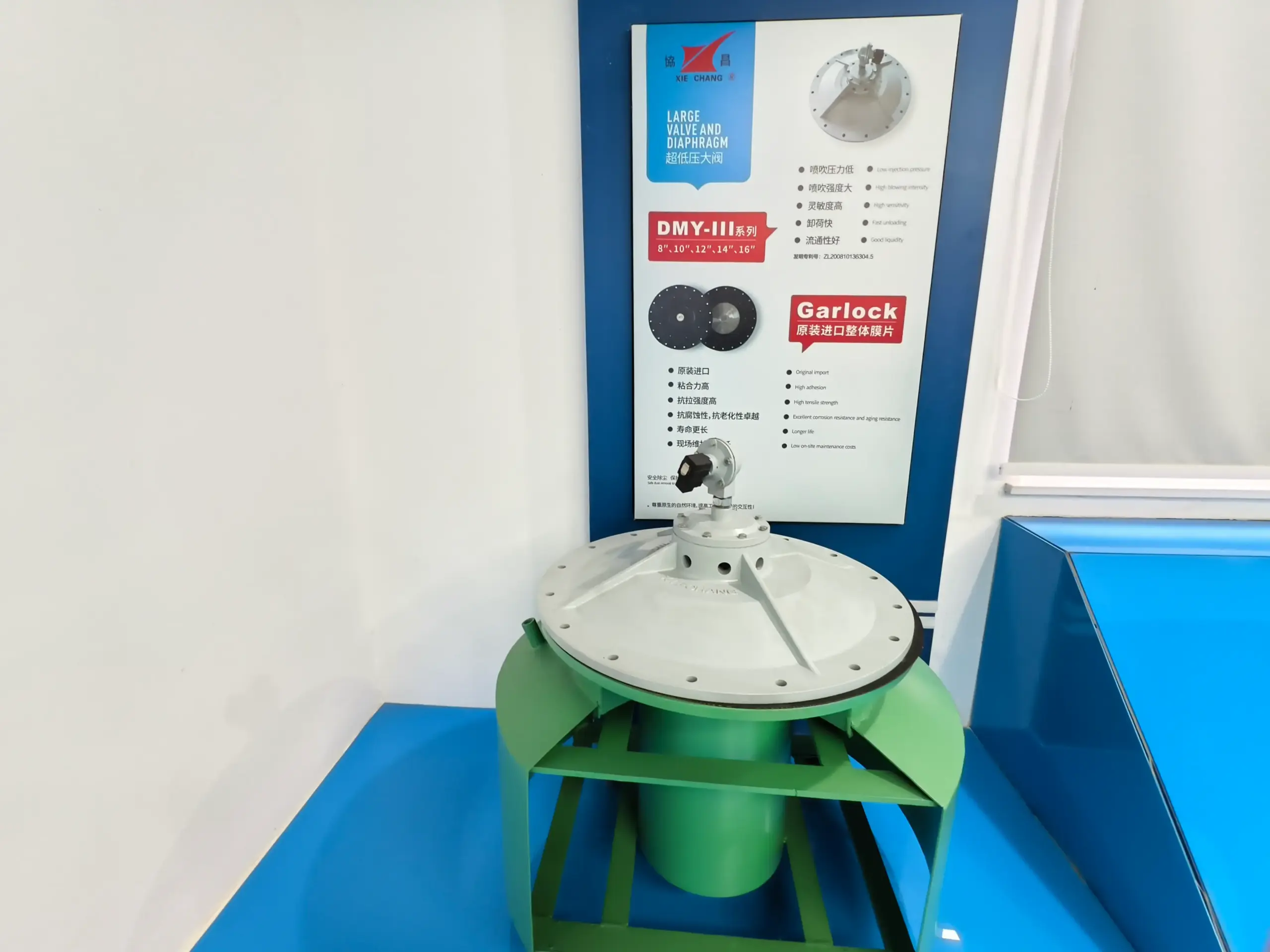

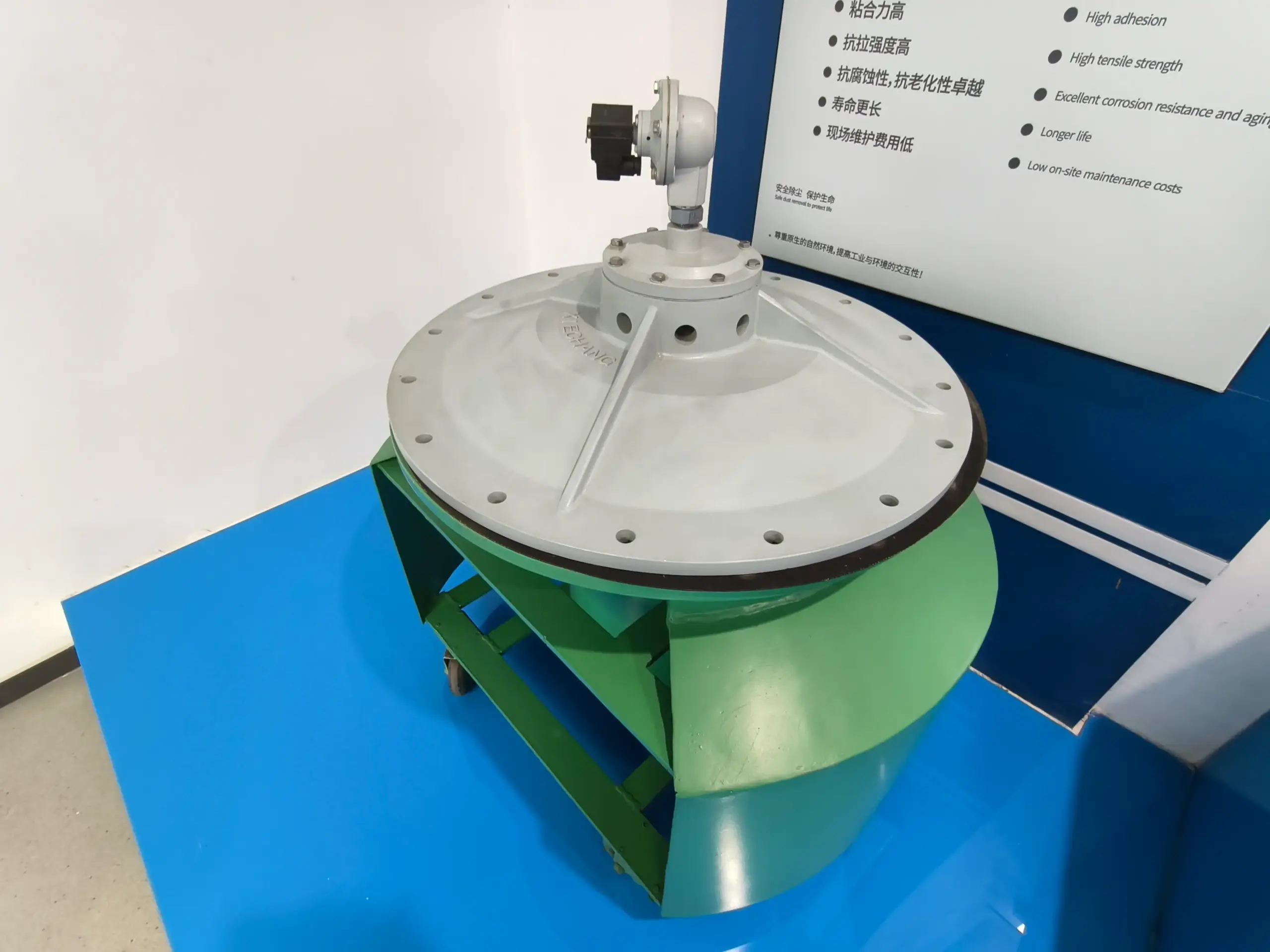

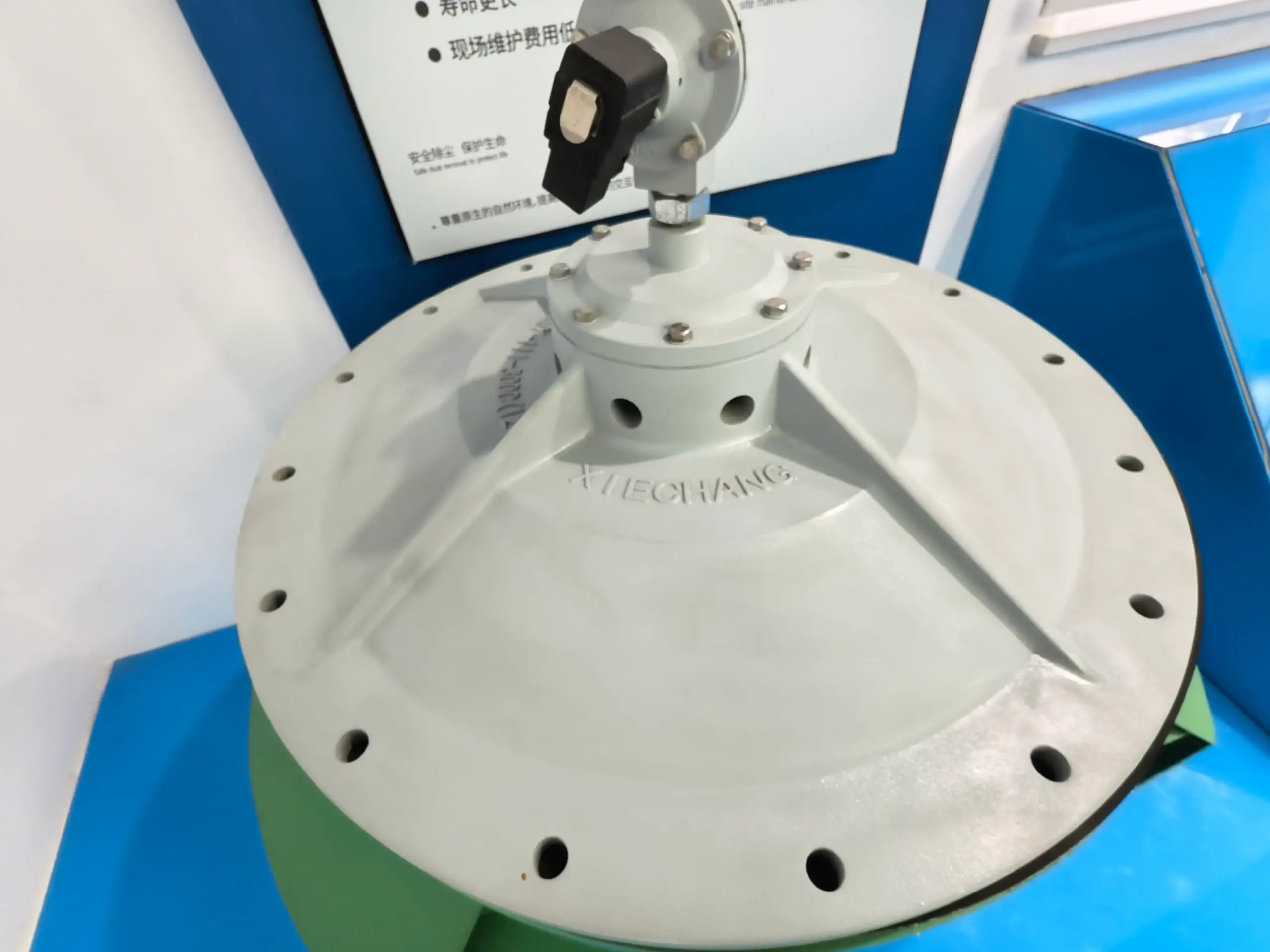

DMY-III 8-16 İnç Büyük Darbeli Valf
Yüksek hacimli endüstriyel torbalı filtre temizliği için tasarlanmış 8-16 inç büyük düşük basınçlı darbeli valf.
Teknik Parametreler
Temel çalışma özellikleri.
SeriDMY-III
Çalışma Basıncı0.05-0.1 MPa
Çalışma AkışkanıTemiz, kuru basınçlı hava
GerilimDC24V; opsiyonel AC220V / 50Hz
Koruma SınıfıIP65
Çalışma SıcaklığıStandart -20 C ile +55 C arası
Diyafram Kullanım ÖmrüBelirtilen koşullarda yaklaşık 1 milyon çevrim
Tüm Model Yelpazesi
DMY-III model yelpazesi
0.05-0.1 MPa / IP65 / Endüstriyel yapılandırma
| Tip | Model No. | Ölçü | DN Ölçüsü | Hava Hacmi |
|---|---|---|---|---|
| Büyük Ölçekli | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Büyük Ölçekli | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Büyük Ölçekli | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Büyük Ölçekli | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Büyük Ölçekli | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Ürün Standartları
Endüstriyel darbeli valf teknik özellikleri.
SertifikalarEndüstriyel yapılandırma
ÜreticiSuzhou Xiechang Environmental Protection Technology Co., Ltd.
UygulamaDarbeli hava torbalı filtre ve endüstriyel toz toplama temizleme sistemleri
Ürün Videoları
İlgili tanıtım ve seçim videoları.
Toz Toplamanın Güç Merkezi: Xiechang DMY-III Büyük Çaplı Darbeli Valfler (8"-16")
8” - 16” Büyük ölçülü diyaframlı darbeli valf

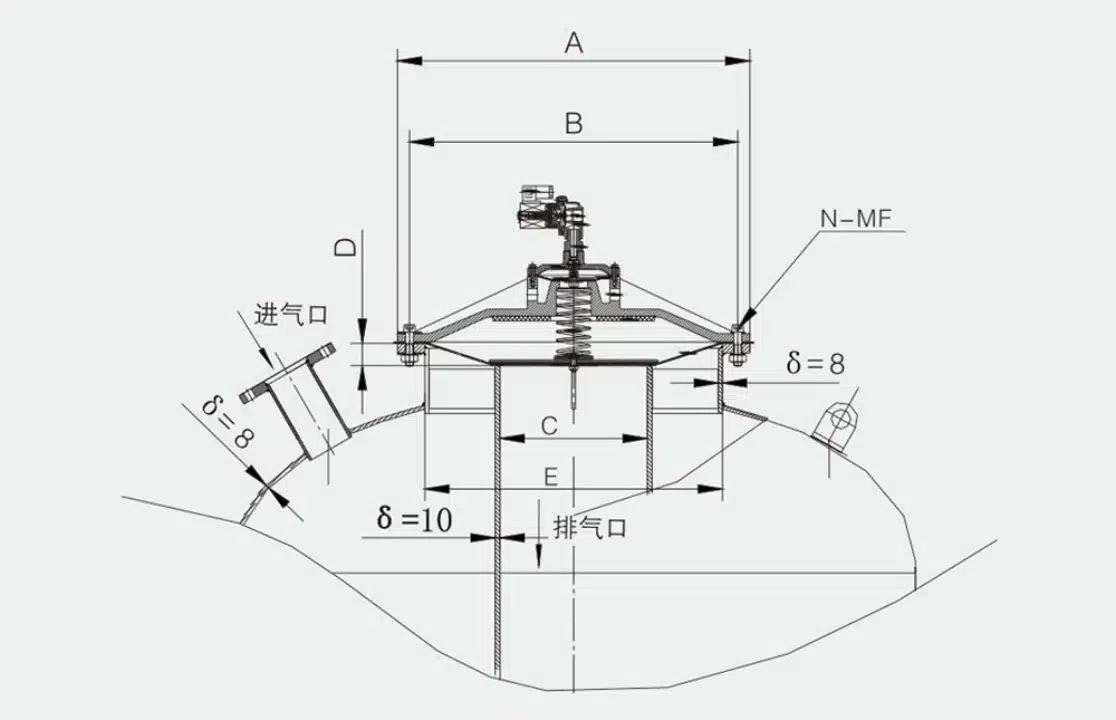

Teknik Çizimler
Bu ürünün montaj ölçüleri.
🔒 Ölçüler talep üzerine gönderilirDMY-III-250C
DMY-III-250C · 10 inç · daldırmalı düşük basınçlı darbeli valf — Montaj Çizimi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDMY-III-300C
DMY-III-300C · 12 inç · daldırmalı düşük basınçlı darbeli valf — Montaj Çizimi
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDMY-III-350C
DMY-III-350C · 14 inç · daldırmalı düşük basınçlı darbeli valf — Montaj Çizimi
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDMY-III-400C
DMY-III-400C · 16 inç · daldırmalı düşük basınçlı darbeli valf — Montaj Çizimi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDMY-III-200C
DMY-III-200C · 8 inç · daldırmalı düşük basınçlı darbeli valf — Montaj Çizimi
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 ölçü daha
Bilgi Merkezi
Bu ürüne dair pratik yanıtlar.
Arıza Giderme
Çok düşük basınçlı büyük çaplı darbeli valfte sık görülen arızalar nasıl giderilir?
Çalışma koşulları DC24V/1.2A/30W veya AC220V/0.5A/30W, 0.05–0.1 MPa'dır. Valf açılmıyorsa gerilim uyumunu, darbe genişliğini (150–200 ms) ve bobini kontrol edin; tıkırdıyor ama üflemiyorsa tank basıncını 0.05–0.1 MPa'ya çıkarın ve sönümleme kanalını kontrol edin; kaçaklar genellikle değiştirilmesi gereken hasarlı bir pilot, diyafram veya yuva anlamına gelir.
arıza gidermeçok düşük basınçlı valfbüyük çaplı valf
Uygulamalar
Çok düşük basınçlı büyük çaplı (8"–16") darbeli valf nasıl monte edilir?
Büyük diyaframı cıvata deliklerini hizalayarak (alüminyum yüzü yukarı bakacak şekilde) tankın üzerine yerleştirin, yayı yuvasına oturtun, yayı içine alacak biçimde valf kapağını takın ve cıvataları çapraz sırayla sıkın. 12"–16" valflerde ayrıca adaptörü ve pilot valfi PTFE bantla takın (pilot akış yönüne dikkat edin), ardından 0.1 MPa'da basınç tutma testi yapın.
çok düşük basınçlı valfbüyük çaplı darbeli valf8-16 inç valf
Avantajlar
Xiechang DMY-III çok düşük basınçlı büyük çaplı darbeli valfin avantajları nelerdir?
DMY-III (8"–16") yüksek hassasiyet için üç kademeli diyafram kullanır, birinci kademe yuvası hava tankıyla tek parça dökülmüştür (düşük iç direnç) ve 1.000.000 çevrime dayanıklı GARLOCK birinci ve ikinci kademe diyaframlarıyla donatılır. Düşük basınçta yüksek hava hacmiyle çok sayıda torbayı temizler ve enerji tasarruflu Roots körüğü beslemesine uygundur.
DMY-IIIçok düşük basınçlı valfbüyük çaplı valf
