DCF-F2 Serisi — Tüm Model Yelpazesi
IP67 korumalı, sertifikalı "Ex db" aleve dayanıklılık — içeride oluşan bir tutuşmayı çevredeki atmosfere aktarmadan hapsedecek biçimde üretilmiştir; Zone 1/2 tehlikeli bölgelerde −40°C ile +60°C arasında toz toplama içindir.
Tüm Model Yelpazesi
Ortam sıcaklığı −40°C ile +60°C · Ex db IIC T6 Gb · IP67 · A2-70 bağlantı elemanları
| Tür | Model No. | Ölçü (İnç) | DN Ölçüsü | Ex-Proof Sınıfı |
|---|---|---|---|---|
| Dik Açılı | DCF-F2-2L-B | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Dik Açılı | DCF-F2-Z-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Erkek Diş | DCF-F2-ZM-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Erkek Diş | DCF-F2-ZM-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Erkek Diş | DCF-F2-ZM-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Batık | DCF-F2-Y-102S | 4″ | DN100 | Ex db IIC T6 Gb |
| Batık | DCF-F2-YQ-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Batık | DMY-F-II-80 | 3″ | DN80 | Ex db IIC T6 Gb |
| Düz Geçişli | DCF-F2-T-25SG | G1″ | DN25 | Ex db IIC T6 Gb |
| Düz Geçişli | DCF-F2-T-40SG | G1½″ | DN40 | Ex db IIC T6 Gb |
| Düz Geçişli | DCF-F2-T-50SG | G2″ | DN50 | Ex db IIC T6 Gb |
Ürün Standartları
Sertifikalar
Ürün Sertifikası
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
| Sertifika No. | 2024322307006147 |
|---|---|
| Veren kuruluş | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Veriliş tarihi | 2024-08-20 |
| Geçerlilik tarihi | 2029-08-19 |
| Standartlar | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
Ürün Sertifikası
DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80
| Sertifika No. | GYB25.1975X |
|---|---|
| Veren kuruluş | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) |
| Veriliş tarihi | 2025-06-12 |
| Geçerlilik tarihi | 2030-06-11 |
| Standartlar | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013 |
Teknik Çizimler
🔒 Ölçüler talep üzerine gönderilirDMY-F2-II-80
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Seal bore | Ø85.5 mm |
| Inner step | 88 mm |
+14 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-102S.B(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 254 mm |
| Flange thickness | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-102S.B(standard O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 27 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-102S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 255 mm |
| Flange thickness | 27 mm |
| Lip | 6.5 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+18 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-25
| Overall height | 🔒 |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Lip | 13 mm |
| Outlet bore | Ø35 mm |
+7 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-40S
| Overall height | 223 mm |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 41 mm |
| Seat height 2 | 🔒 |
| Lip | 🔒 |
| Outlet bore | 🔒 |
+8 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-50S
| Mounting spacing | 185 mm |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 25 mm |
| Lip | 7 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+16 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-62S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Flange thickness | 🔒 |
| Lip | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 44 mm |
+17 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-76S(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 43 mm |
| Inner bore | Ø89.5 mm |
+16 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Y-76S(standard O-ring)
| Overall height | 254 mm |
|---|---|
| Inlet flange height | 🔒 |
| Neck height | 35 mm |
| Flange thickness | 43 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
+16 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-YA-76S
| Neck diameter | 🔒 |
|---|---|
| Mid diameter | Ø187.5 mm |
| Flange diameter | Ø220 mm |
| Bolt circle diameter | Ø220 mm |
| Base height | 🔒 |
| Mounting spacing | 🔒 |
+8 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-YQ-76S(standard O-ring)
| Overall height | 🔒 |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 🔒 |
| Neck diameter | 🔒 |
| Body diameter | Ø158 mm |
| Flange diameter | Ø182 mm |
+12 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-YQ-76S(special O-ring)
| Overall height | 240 mm |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 56 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
| Flange diameter | 🔒 |
+12 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-20
| Overall height | 🔒 |
|---|---|
| Diaphragm cover diameter | Ø80 mm |
| Inlet height | 20 mm |
| Inlet face height | 22 mm |
| Outlet height | 🔒 |
| Base width | 🔒 |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-25
| Overall height | 171 mm |
|---|---|
| Inlet height | 24 mm |
| Inlet face height | 🔒 |
| Outlet height | 27 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-40S
| Overall height | 230 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 131 mm |
| Bolt spacing | 75 mm |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-50S
| Overall height | 241 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 180 mm |
| Bolt spacing | 100 mm |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-62S
| Overall height | 🔒 |
|---|---|
| Inlet height | 49 mm |
| Inlet face height | 37 mm |
| Outlet height | 37 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-76S
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 38 mm |
| Outlet height | 🔒 |
| Base length | 220 mm |
| Bolt spacing | 120 mm |
+2 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-ZM-20
| Overall height | 198 mm |
|---|---|
| Inlet pipe outer diameter | Ø27 mm |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | Ø20 mm |
| Inlet pipe chamfer | 🔒 |
| Outlet pipe outer diameter | 🔒 |
+9 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-ZM-25
| Overall height | 233 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø34 mm |
+9 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-ZM-40S
| Overall height | 284 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø48 mm |
+9 ölçü daha
🔒 Ölçüler talep üzerine gönderilirDCF-F2-Z-20-C(304)
| Overall height | 160 mm |
|---|---|
| Diaphragm cover diameter | Ø78 mm |
| Inlet height | 🔒 |
| Inlet offset | 20 mm |
| Base length | 🔒 |
| Base width | 🔒 |
+1 ölçü daha
Bilgi Merkezi
DCF-F2, aleve dayanıklı (Ex db) valf ailesidir. F2'den sonraki harf gövde biçimini verir — Z dik açılı, ZM erkek dişli, Y daldırmalı, T düz geçişli — rakam ölçü kodudur ve her modele -C (304 paslanmaz), -D (316 paslanmaz) veya -E (bakır/çinko sınırlı alaşım) malzeme eki eklenebilir. Tam model ve ölçü listesi bu sayfadaki ürün kodu tablosundadır.

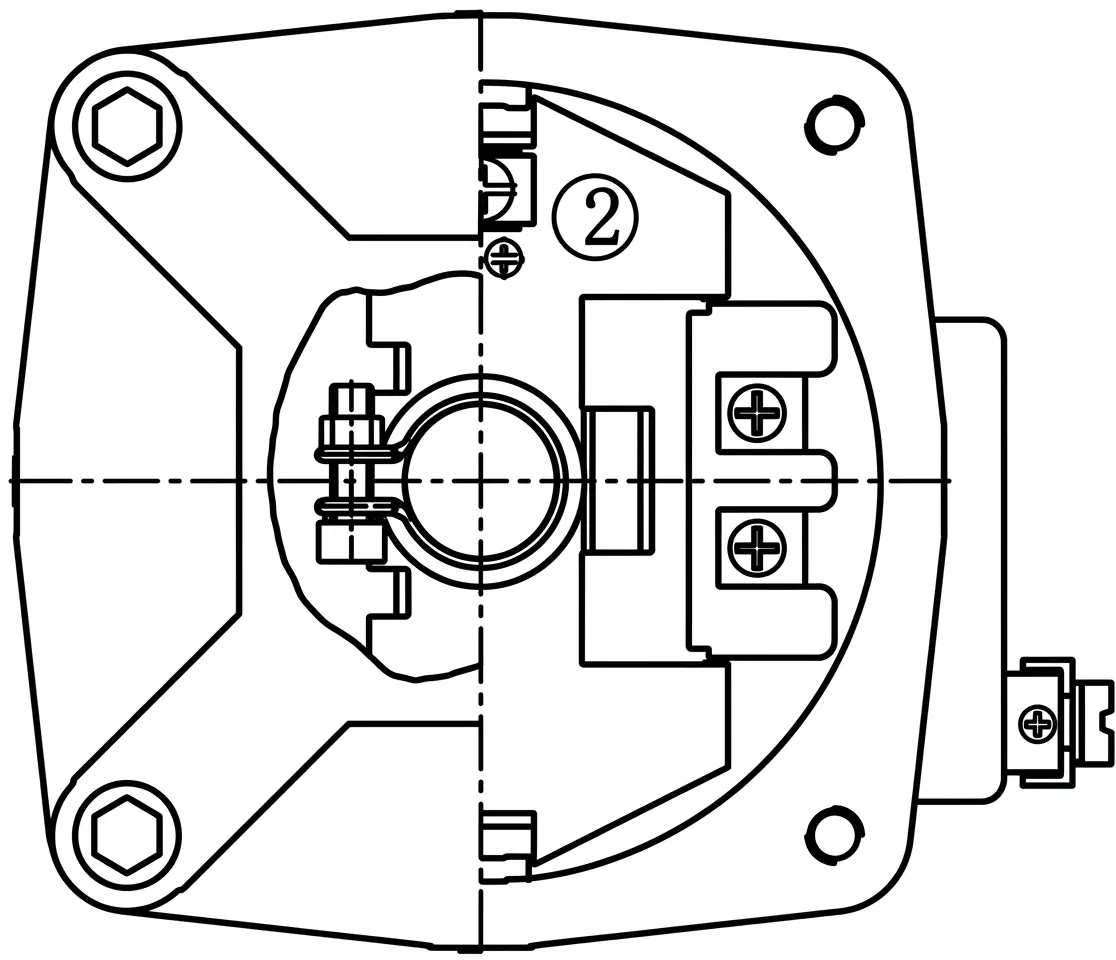

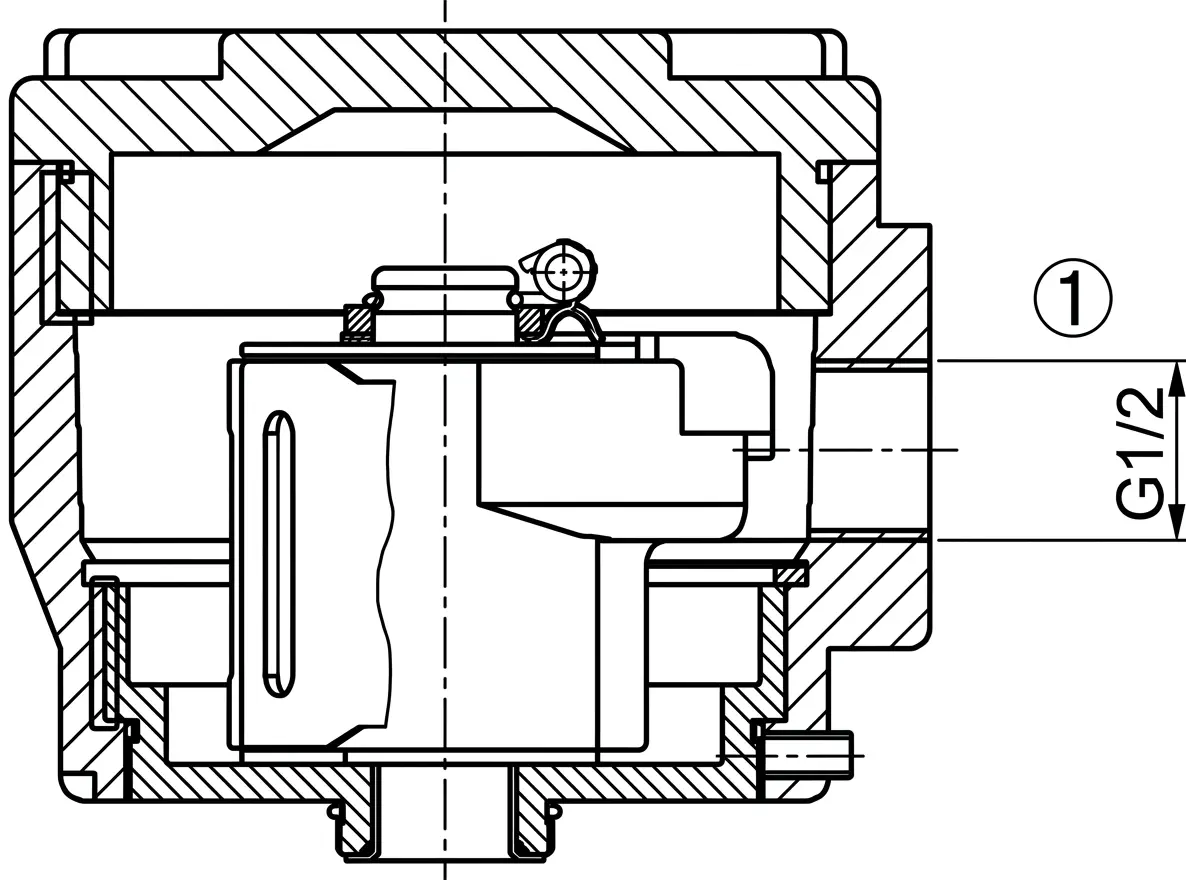

Aleve dayanıklı (Ex d) darbeli valfler DN25 ve üzeri ölçülerde sunulur; DN20 ve DN25 aleve dayanıklı valfler yalnızca Xiechang'da bulunur. Özel aleve dayanıklı kablo rakoru G1/2" diş kullanır.
