Watson® WPS-CA Daldırmalı Serisi

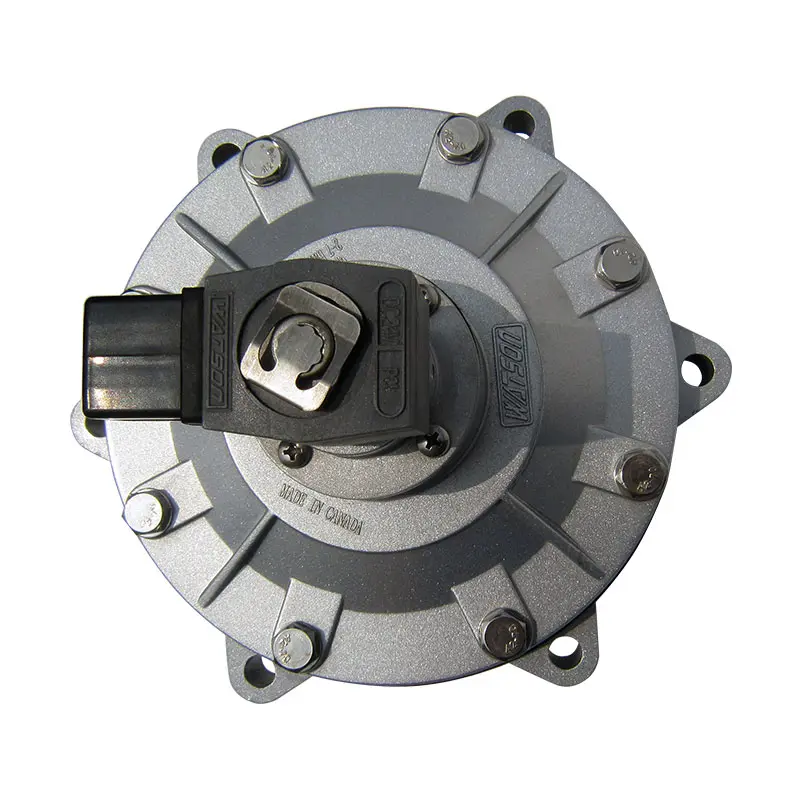

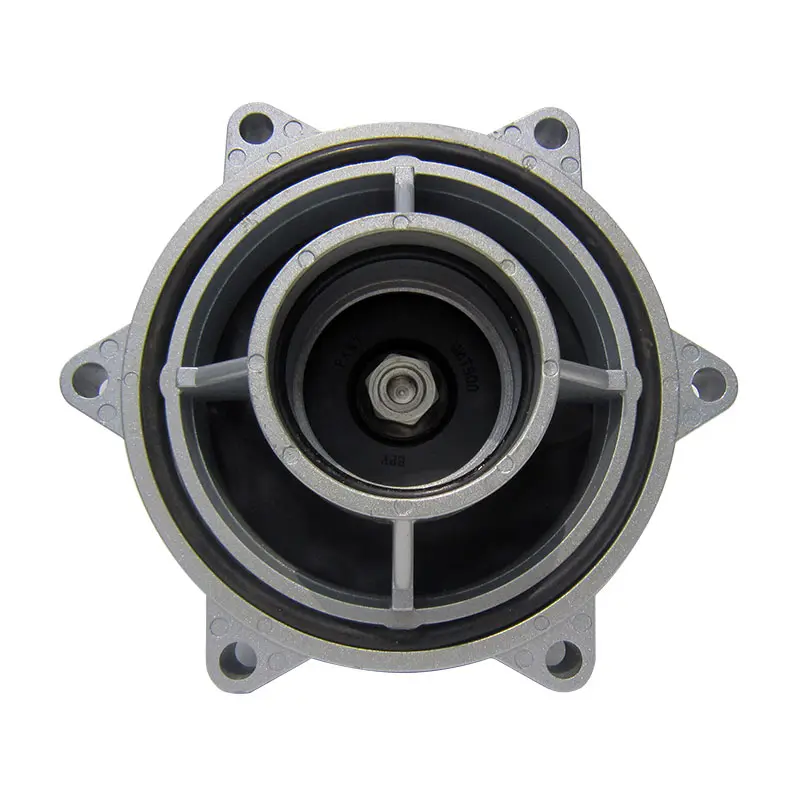

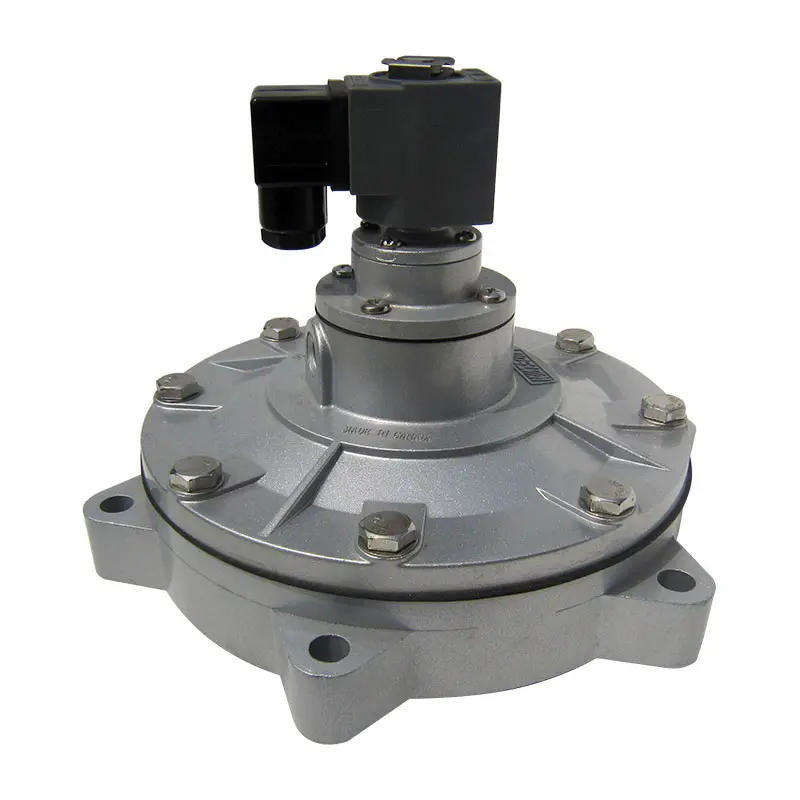

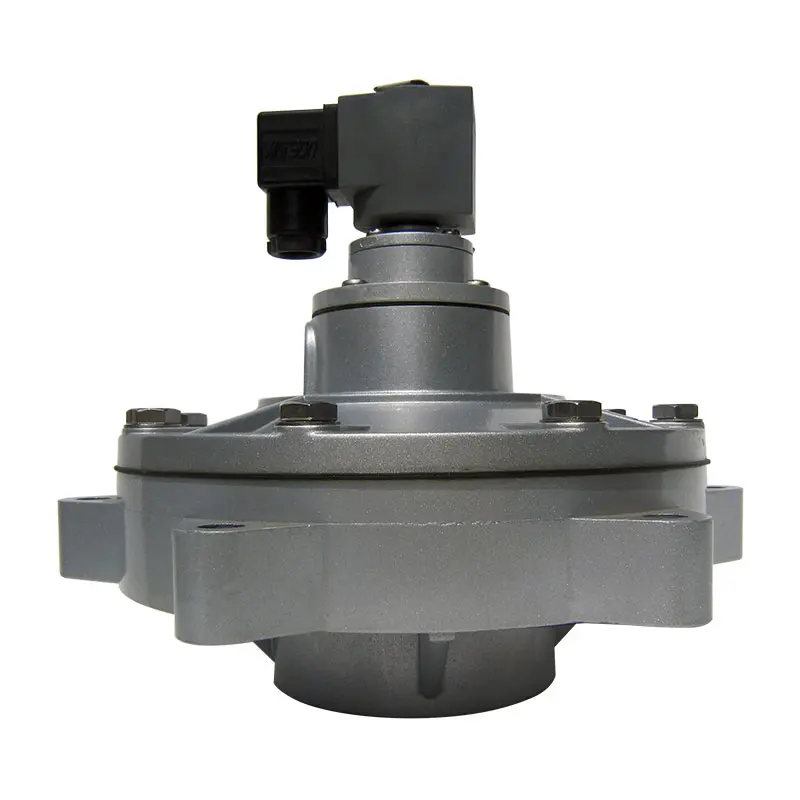

Daldırmalı Darbeli Valf

Watson® daldırmalı darbeli valfler, basınç kaybını azaltmak ve torbalı filtrenin filtre torbalarına doğrudan güçlü bir temizleme darbesi iletmek için hava manifolduna gömülür. WPS-CA daldırmalı yelpaze, CE, CCC, RoHS ve IP65 korumasıyla DN25 ile DN115 arası modelleri kapsar.

Daldırmalı Model Yelpazesini GörünTeklif İsteyin
Watson® daldırmalı darbeli valf tedarikçisi

Genel Çalışma Özellikleri

WPS-CA serisinin tamamı için çalışma koşulları.

Çalışma Basıncı0.2-0.6 MPa (2-6 bar)
AkışkanTemiz, kuru basınçlı hava
Çalışma GerilimiDC24V, AC220V/50Hz to AC240V/60Hz
Koruma SınıfıIP65 suya ve toza dayanıklı
OrtamSıcaklık −40°C ile 120°C; nem ≤ %85

Tüm Model Yelpazesi

Watson® WPS-CA daldırmalı darbeli valf modelleri.

Çalışma basıncı 0.2-0.6 MPa · temiz, kuru basınçlı hava · DC24V veya AC220V/50Hz-AC240V/60Hz · IP65 · CE / CCC / RoHS sertifikalı

TürModel No.Ölçü (İnç)DN ÖlçüsüEx-Proof Sınıfı
DaldırmalıWPS-CA/EG251″DN25Tek Diyafram
DaldırmalıWPS-CA/EG401½″DN40Tek Diyafram
DaldırmalıWPS-CA/EP502″DN50Çift Diyafram
DaldırmalıWPS-CA/EP622½″DN65Çift Diyafram
DaldırmalıWPS-CA/EP763″DN80Çift Diyafram
DaldırmalıWPS-CA/EP102.B3.5″DN90Çift Diyafram
DaldırmalıWPS-CA/EP1024″DN100Çift Diyafram
DaldırmalıWPS-CA/EP1154½″DN115Çift Diyafram

Ürün Standartları

Watson® daldırmalı darbeli valf avantajları.

SertifikalarCE, CCC, RoHS
Koruma SınıfıIP65
Batık YapıBatık yapı, valf gövdesini hava manifolduna yerleştirerek basınç kaybını azaltır ve darbe şiddetini artırır.
DiyaframWatson® premium diyaframlar, yüksek yüklü endüstriyel torbalı filtre temizleme sistemlerinde uzun kullanım ömrünü destekler.
UygulamaGüvenilir Watson® daldırmalı darbeli valf gerektiren bakım, değişim ve yenileme projeleri için uygundur.

Sertifikalar

Bu ürün grubu bağımsız kuruluşlarca sertifikalandırılmıştır.

Tüm sertifikaları görün →
Patlamaya Dayanıklılık Uygunluk Sertifikası (NEPSI) — WPS-F Serisi Patlamaya Dayanıklı Darbeli Valfler🔍 Büyütmek için tıklayın

Ürün Sertifikası

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Patlamaya Dayanıklılık Uygunluk Sertifikası (NEPSI) — WPS-F Serisi Patlamaya Dayanıklı Darbeli Valfler

Sertifika No.GYB25.2393X
Veren kuruluşShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Veriliş tarihi2025-07-30
Geçerlilik tarihi2030-07-29
StandartlarGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Orijinal PDF gerekiyor mu?
UL Uygunluk Sertifikası — Tanınmış Bileşen, Elektrikle Çalışan Valfler için Bobin Grubu🔍 Büyütmek için tıklayın

Ürün Sertifikası

WPS-TZ-XQ (suffix A, B, C, D or E)

UL Uygunluk Sertifikası — Tanınmış Bileşen, Elektrikle Çalışan Valfler için Bobin Grubu

Sertifika No.20150423-MH49402 (Report Reference MH49402-20130423)
Veren kuruluşUL LLC
Veriliş tarihi2015-04-23
StandartlarUL 429, CAN/CSA C22.2 No. 139-10
Orijinal PDF gerekiyor mu?

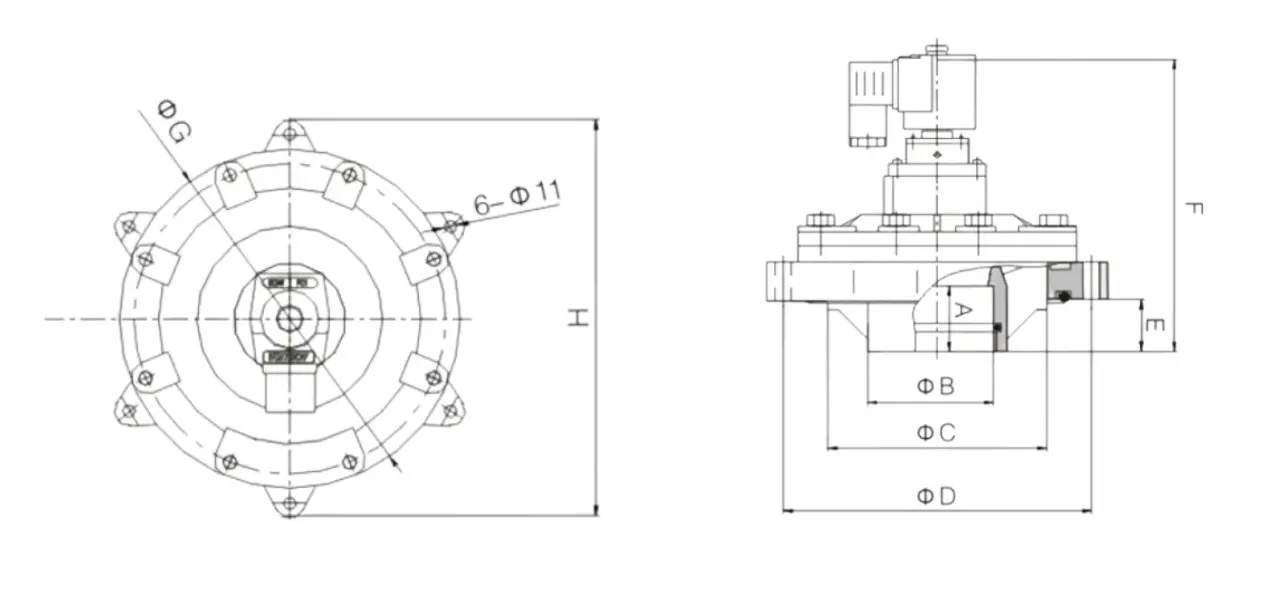

Teknik Çizimler

Bu ürünün montaj ölçüleri.

WPS-CA/EP102 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP102

WPS-CA/EP102 · daldırmalı valf — Montaj Çizimi

Overall length (valve)🔒
Diaphragm cover flange ODØ227 [8.94]
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip7 [0.26]
Solenoid/pilot boss offset27 [1.06]

+15 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP102.B · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP102.B

WPS-CA/EP102.B · daldırmalı valf — Montaj Çizimi

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95/6.96]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP102.B · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP102.B

WPS-CA/EP102.B · daldırmalı valf — Montaj Çizimi

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP115 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP115

WPS-CA/EP115 · daldırmalı valf — Montaj Çizimi

Overall length (valve)217.3 [8.554]
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring øØ202.2 [7.961]
Diaphragm bore🔒
Cover/top boss offset🔒

+14 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP50 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP50

WPS-CA/EP50 · daldırmalı valf — Montaj Çizimi

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒

+15 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP62 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP62

WPS-CA/EP62 · daldırmalı valf — Montaj Çizimi

Overall length (valve)196 [7.72]
Mounting flange ODØ208 [8.19]
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset7 [0.28]

+14 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP76 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP76

WPS-CA/EP76 · daldırmalı valf — Montaj Çizimi

Overall height (valve incl. solenoid)200 [7.87]
Diaphragm cover flange OD🔒
Ring øØ174.6 [6.84]
Inner ring øØ160 [6.3]
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒

+14 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP76 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP76

WPS-CA/EP76 · daldırmalı valf — Montaj Çizimi

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange ODØ227 [8.93]
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]

+12 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EG25 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EG25

WPS-CA/EG25 · daldırmalı valf — Montaj Çizimi

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒

+8 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EG40 · daldırmalı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EG40

WPS-CA/EG40 · daldırmalı valf — Montaj Çizimi

Overall length (valve)184 [7.24]
Inlet flange/hub ODØ73 [2.87]
Port bore ø🔒
Thread (inlet)G1-1/2"
Top boss offset🔒
Mounting flange face to body🔒

+8 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP200 · 8 inç · çok düşük basınçlı büyük valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP200

WPS-CA/EP200 · 8 inç · çok düşük basınçlı büyük valf — Montaj Çizimi

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP250 · 10 inç · çok düşük basınçlı büyük valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP250

WPS-CA/EP250 · 10 inç · çok düşük basınçlı büyük valf — Montaj Çizimi

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP300 · 12 inç · çok düşük basınçlı büyük valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP300

WPS-CA/EP300 · 12 inç · çok düşük basınçlı büyük valf — Montaj Çizimi

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP350 · 14 inç · çok düşük basınçlı büyük valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP350

WPS-CA/EP350 · 14 inç · çok düşük basınçlı büyük valf — Montaj Çizimi

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/EP400 · 16 inç · çok düşük basınçlı büyük valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/EP400

WPS-CA/EP400 · 16 inç · çok düşük basınçlı büyük valf — Montaj Çizimi

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt
