SXC-C5A1-8-L — 8 Kanallı Zamanlayıcı Kartı

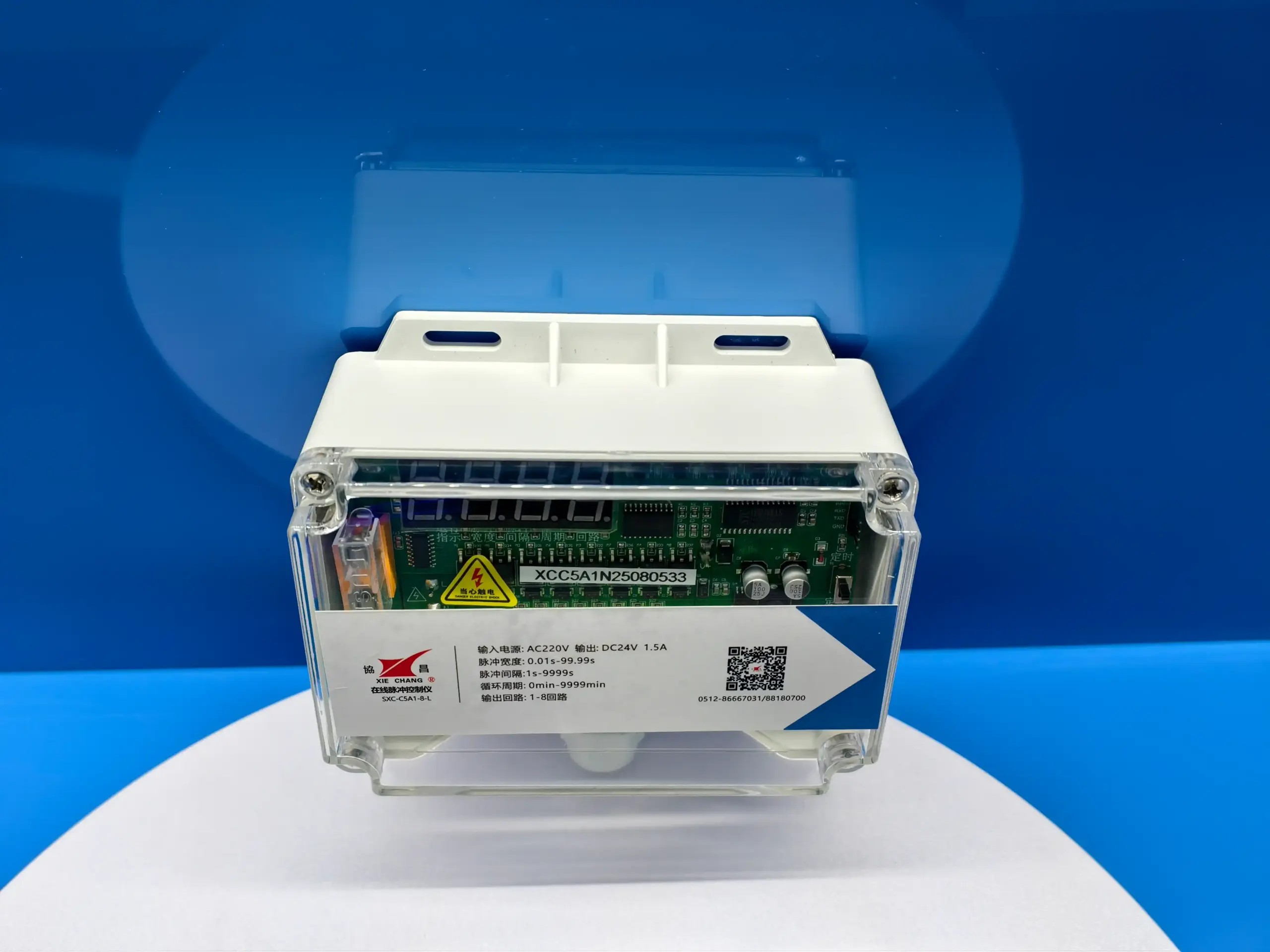

SXC-C5A1-8-L Darbe Kontrol Cihazı
Geniş gerilim girişli, yüksek hassasiyetli 8 devreli zamanlayıcı kartı; zorlu torbalı filtre ortamlarında selenoid darbeli valfleri güvenilir biçimde tetiklemek için kararlı DC24V çıkış verir.
Teknik Parametreler
Temel çalışma özellikleri.
MarkaXiechang® (Orijinal Üretici)
Model NumarasıSXC-C5A1-8-L
Kumanda Kanalları1–8 devre (sahada ayarlanabilir)
Giriş GerilimiAC110–230V (±10%), 50/60Hz — geniş gerilim (önceki revizyon: AC220V)
Çıkış GerilimiDC24V
Çıkış Akımı1.2A
Anma Gücü30W
Darbe Genişliği Aralığı10 ms adımlarla 0.01–99.99 s (fabrika ayarı 0.08 s)
Darbe Aralığı1 s adımlarla 1–9999 s (fabrika ayarı 10 s)
Çevrim Süresi Aralığı0–9999 dk (fabrika ayarı 0 dk)
Tetikleme ModlarıZamanlı sıralı / basınç farkı kuru kontağı (YC uçları), DP devreye alma süresi 0.01–9.99 s
Başlangıç Gecikmesi0–999 s, tuş takımından atlanabilir
EkranDört haneli LED, iki seçilebilir çalışma görünümü, ayarlanabilir parlaklık

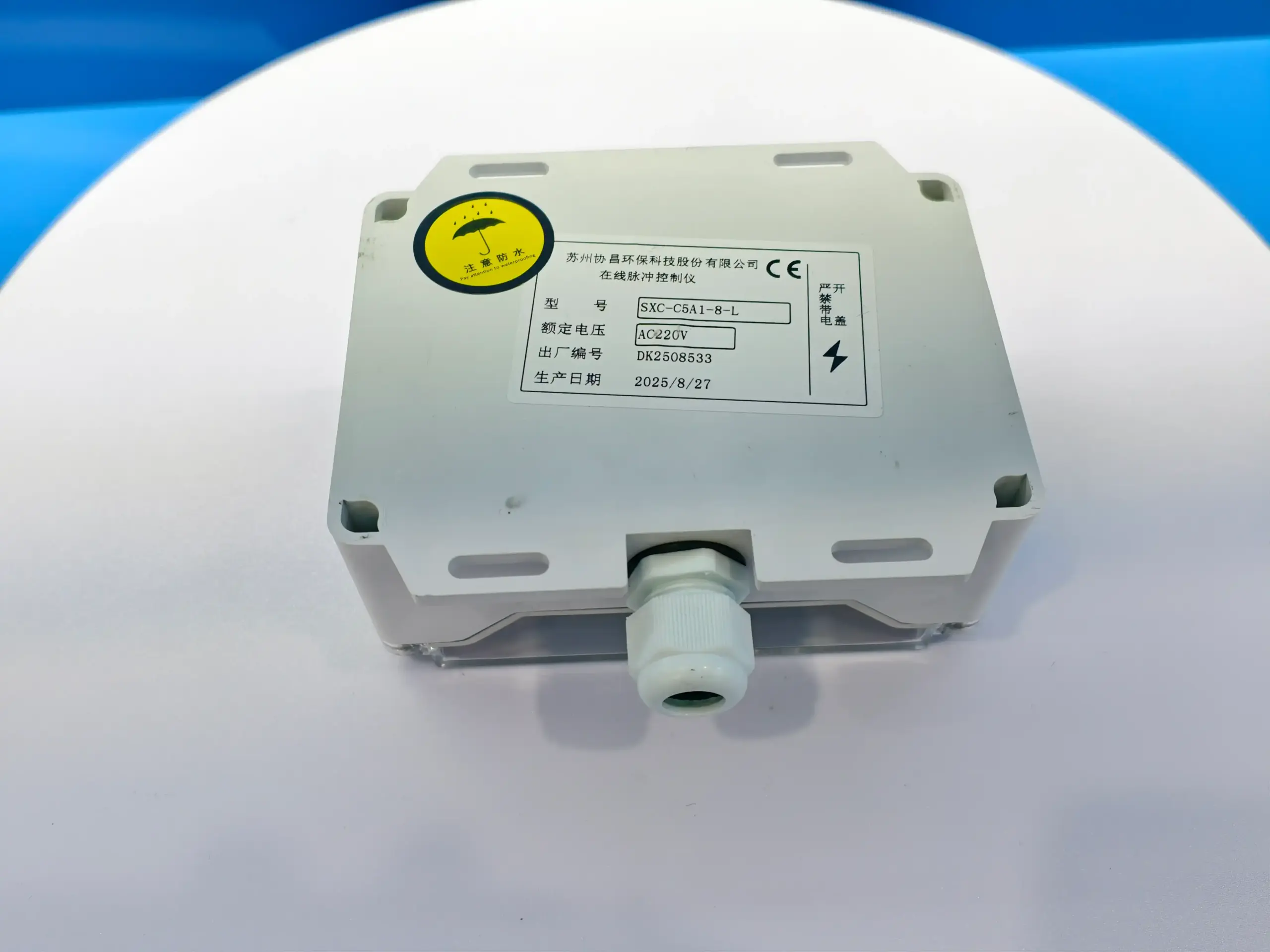

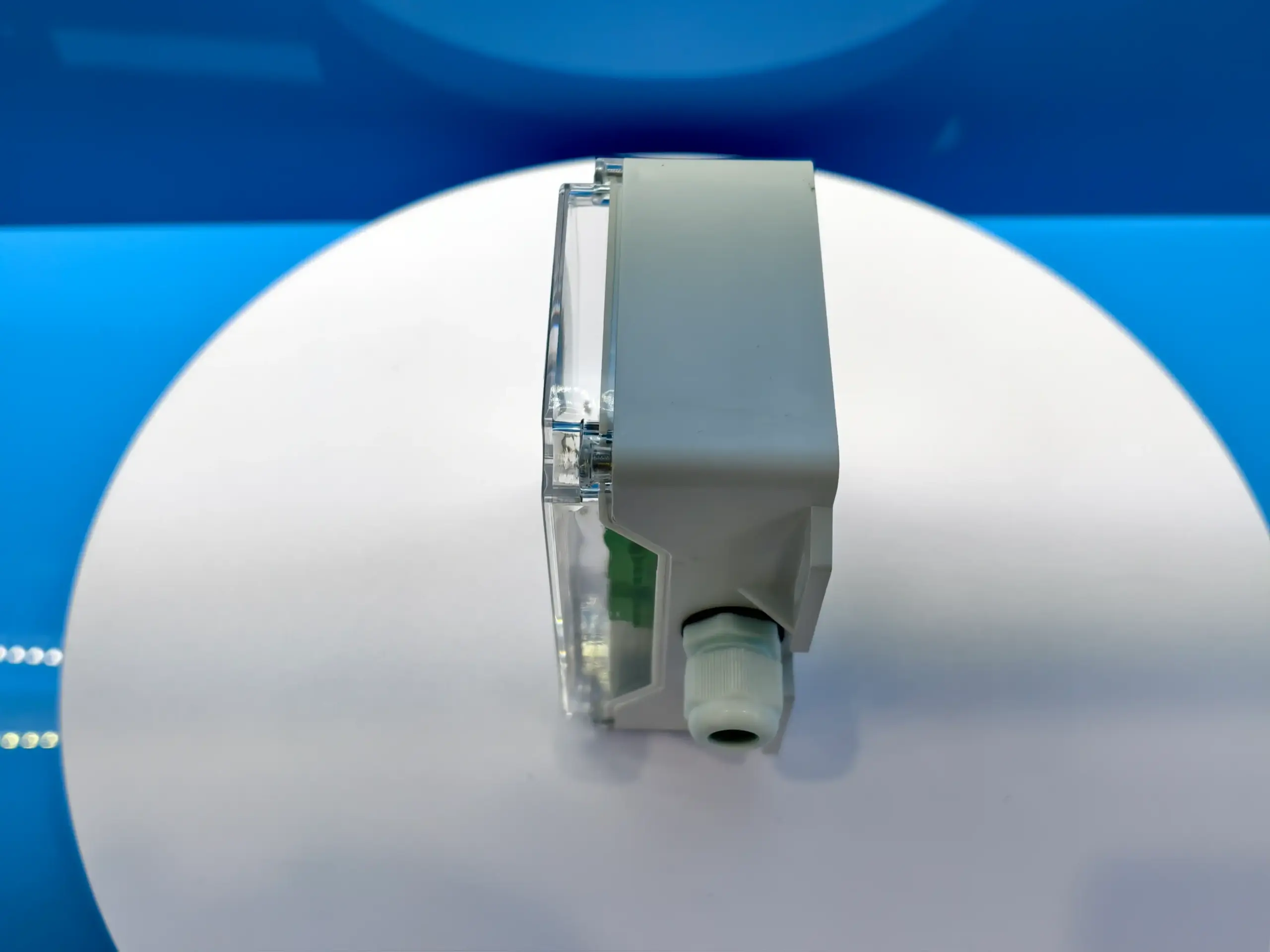

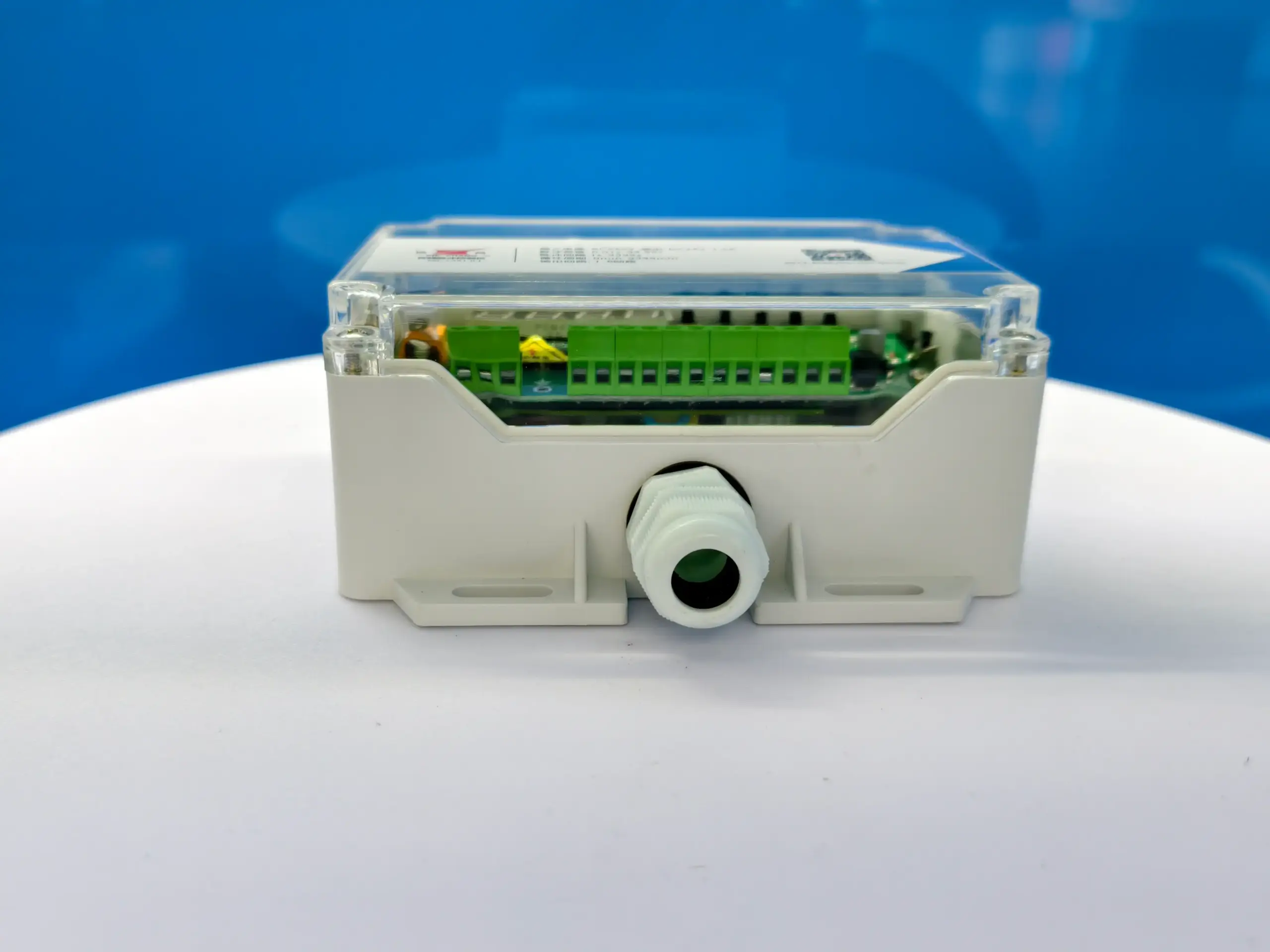

MuhafazaAsma şeffaf PC gövde, 145 × 124 × 65 mm; montaj deliği eksenleri 130 × 86 mm
Çalışma Ortamı−20°C ile +60°C; bağıl nem ≤%85, yoğuşmasız
Ürün Standartları
Sahada güvenilir torbalı filtre kumandası için üretildi.

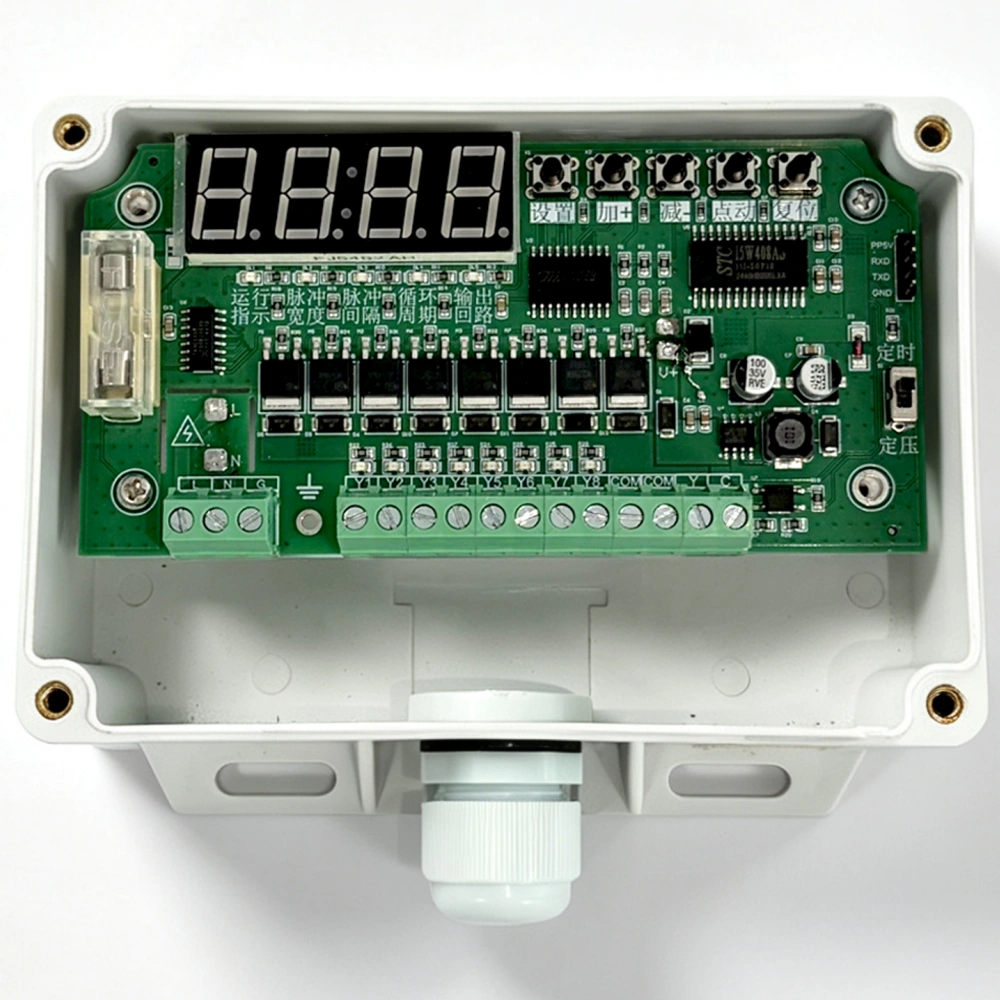

YapıKaplamalı PCB toza, neme ve titreşime dayanır
ArayüzSahada programlama için dokunmatik tuşlarla bütünleşik dijital ekran
Sürme KapasitesiKararlı tam anma çıkışı, 24V selenoid valfleri gecikme ya da gerilim düşümü olmadan sürer
Ürün Videoları
İlgili tanıtım ve seçim videoları.
Teknik Çizimler
Bu ürünün montaj ölçüleri.
🔍 Büyütmek için tıklayınSXC-C5A1-8L
SXC-C5A1-8L · 1–8 kanal · darbe kontrol ünitesi — Muhafaza ve Montaj Çizimi
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Bilgi Merkezi
Bu ürüne dair pratik yanıtlar.
Ürün Soru-Cevap
Kompakt SXC-C5A1-8 küçük bir toz toplama ünitesi için doğru darbe kontrol ünitesi mi?
Birkaç darbeli valfi olan ve PLC denetimi bulunmayan küçük tekil bir filtre için evet — C5A1-8, ürün yelpazesinin giriş noktasıdır: geniş gerilim aralıklı besleme, kuru kontaktan zamanlı ya da basınç farkı tetiklemeli temizlik ve tuş takımından adımlamalı devreye alma. Modbus, kaldırma valfi kumandası veya daha fazla kanal gerekiyorsa bir C8 serisi modele geçin. Değerleri bu sayfadaki teknik parametre tablosundadır.
