SXC-C8B2 — 1–36 Kanallı Endüstriyel Zamanlayıcı

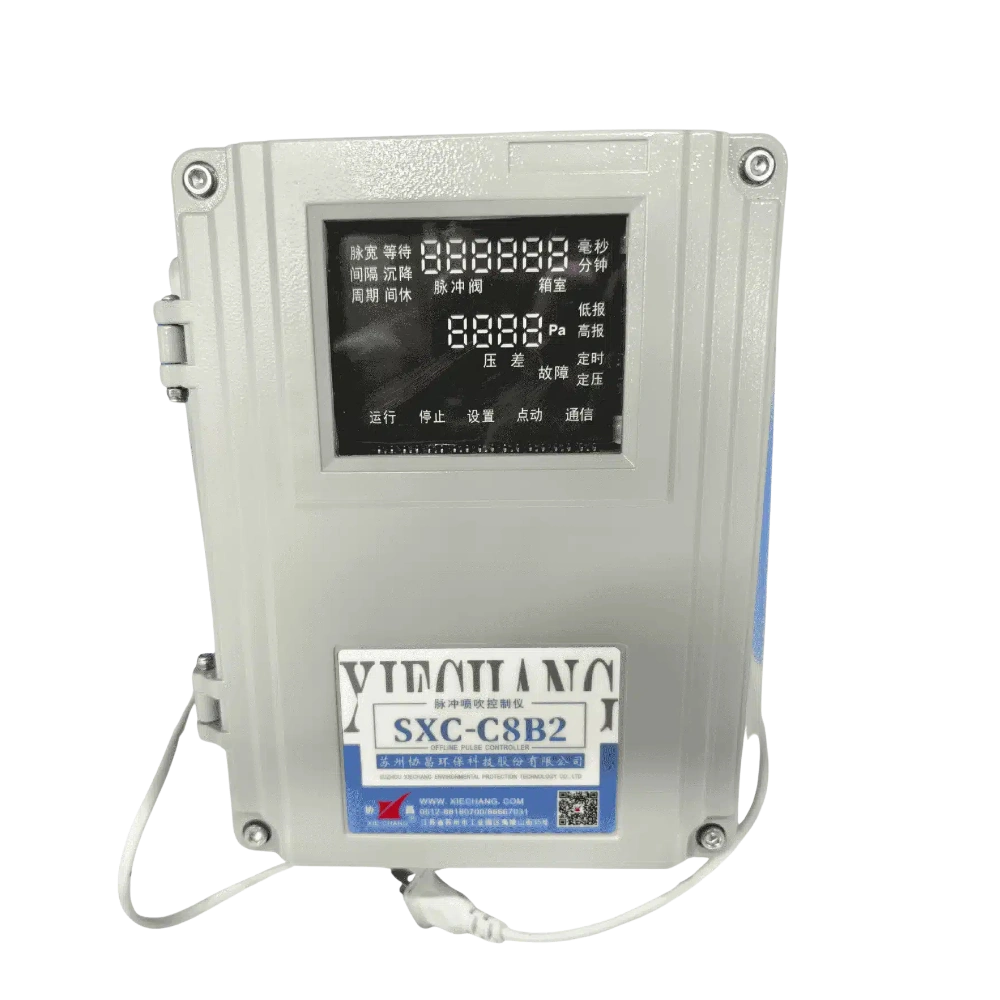

1–36 Kanallı Darbe Kontrol Ünitesi SXC-C8B2
36 darbeli valfe kadar sıralı ateşleme için profesyonel kumanda; zorlu endüstriyel torbalı filtrelerde çevrim içi ya da çevrim dışı temizlik, DC24V çıkış ve Modbus-RTU denetimi sunar.
Teknik Parametreler
Temel çalışma özellikleri.
Model NumarasıSXC-JK01-C8B2-D36L
Kumanda Kapasitesi36 kanal; darbeli valfler ve kaldırma (çevrim dışı) valfleri serbestçe dağıtılır
Muhafaza MalzemesiDöküm alüminyum alaşım, duvara monte
Temizleme ModlarıÇevrim içi veya çevrim dışı, seçilebilir
Giriş GerilimiAC110–230V 50/60Hz veya DC24V (±10%) — ikisinden biri bağlanabilir
Çıkış GerilimiDC24V
Çıkış Akımı1.5A
Dijital Girişler6 kanal, Modbus üzerinden okunabilir (kaldırma valfi konumu, fan çalışma durumu, uzaktan başlat/durdur sinyalleri)
Dahili ΔP Sensörüİsteğe bağlı ("-P" sürümleri): 0–3000 Pa hücre örneklemesi, gösterge ve yüksek/düşük alarmlarla
HaberleşmeRS485 Modbus-RTU — durum aktarımı, parametre ayarı, uzaktan başlat/durdur; yardımcı zaman aşımında otomatik atlama ve alarmla ana–yardımcı bağlantı
Modbus Adresi / Baud HızıAdres 0–127; baud 4800–115200 (varsayılan 9600)
Valf Kopukluğu AlgılamaStandart; Modbus üzerinden okunabilir
Darbe Genişliği Aralığı1 ms adımlarla 10–9999 ms (varsayılan 80 ms)
Darbe Aralığı1 s adımlarla 1–600 s (varsayılan 1 s)
Çevrim Süresi Aralığı0–9999 dk (varsayılan 0 dk)
Başlangıç Gecikmesi0–300 s (varsayılan 5 s)
Kaldırma Valfi Bekleme Süresi0–60 s (varsayılan 8 s)
Kaldırma Valfi Çökelme Süresi0–60 s (varsayılan 8 s)
Kaldırma Valfi Boşta Bekleme Süresi0–9999 s (varsayılan 10 s)
Ölçüler250(Y) × 190(G) × 90(D) mm
Çalışma Ortamı−20°C ile +60°C; bağıl nem ≤%85
Ürün Standartları
Zorlu torbalı filtreler için hassas çevrim içi ve çevrim dışı kumanda.
Kanal Ölçeklenebilirliği1 ile 36 arası selenoid darbeli valfi kumanda eder
Hassasiyet1 ms zamanlama adımları verimli basınçlı hava iletimini destekler
KorumaSağlam döküm alüminyum muhafaza elektroniği darbeden, tozdan ve nemden korur
Talebe Göre TemizlikBasınç farkı girişi temizliği yalnızca gerektiğinde tetikler
Valf SürücüStandart valf devresi kopukluğu algılamalı kararlı DC24V çıkış
Ürün Videoları
İlgili tanıtım ve seçim videoları.
Xiechang C8B2 Darbe Kontrol Ünitesi: Torbalı Filtre Temizliği için 1-40 Kanallı Endüstriyel Zamanlayıcı
Endüstriyel toz toplama ünitesi için darbe kontrol ünitesi SXC-C8B2 testi
48 Kanallı Torbalı Filtre Darbe Kontrol Ünitesi | ASCO SCG353A044 ve Goyen CA25T CA45T
Xiechang Darbe Kontrol Ünitesi Üretiminin İçinden | Yüksek Hassasiyetli SMT Süreci
36 Ay Kesintisiz Çalışma: Ishikawa Iron Works'te Xiechang Darbeli Valfleri ve Kontrol Üniteleri
Sertifikalar
Bu ürün grubu bağımsız kuruluşlarca sertifikalandırılmıştır.
Ürün Sertifikası
SXC-JK01-C8B2
CE EMC Uygunluk Doğrulaması — SXC-JK01-C8B2 Darbe Kontrol Ünitesi
| Sertifika No. | CEJS25020766655 |
|---|---|
| Veren kuruluş | Global Testing Services Co., Ltd. (Shanghai) |
| Veriliş tarihi | 2025-03-10 |
| Geçerlilik tarihi | 2030-03-09 |
| Standartlar | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Ürün Sertifikası
SXC-JK01-C8B2
TUV SUD Uygunluk Belgesi — SXC-JK01-C8B2 Darbe Kontrol Ünitesi (EMC Direktifi)
| Sertifika No. | E8A 138237 0001 Rev. 00 |
|---|---|
| Veren kuruluş | TUV SUD Product Service GmbH (Munich, Germany) |
| Veriliş tarihi | 2026-06-01 |
| Standartlar | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Teknik Çizimler
Bu ürünün montaj ölçüleri.
🔍 Büyütmek için tıklayınSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 kanal · darbe kontrol ünitesi — Muhafaza ve Montaj Çizimi
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Bilgi Merkezi
Bu ürüne dair pratik yanıtlar.
Ürün Soru-Cevap
SXC-JK01-C8B2-D36L, diğer Xiechang çevrim dışı kumandalarına göre ne katıyor?
C8B2-D36L'yi üç şey ayırır: zorlu tesis ortamları için döküm alüminyum duvar tipi muhafaza, kaldırma valfi konumunu ve fan durumunu doğrudan okumasını sağlayan dijital girişler ve bir ünite yanıt vermese bile çok üniteli sahaları çalışır tutan ana–yardımcı (master–slave) bağlantı. Tüm değerleri bu sayfadaki teknik parametre tablosundadır.
SXC-JK01-C8B2-D36LC8B2 ile D32L karşılaştırmasıalüminyum muhafazalı kumanda
Uygulamalar
Xiechang darbe kontrol üniteleri PLC/DCS sistemlerine nasıl entegre olur ve ana–yardımcı bağlantı nasıl çalışır?
Güncel C serisi kumandalar; canlı durum aktarımı, parametre ayarı, uzaktan başlat/durdur ve valf kopukluğu algılama okuması için RS485 Modbus-RTU taşır; adres ve baud hızı aralıkları her kumandanın parametre tablosundadır. Birden çok kumanda ana–yardımcı çalışabilir: ana ünite her yardımcıyı sırayla yoklar, yanıt vermeyeni otomatik atlar ve alarm verir. Fabrika testlerinde tek bir PLC segmentinde 20 kumanda ve 19200 baud'da 120 m mesafede kararlı haberleşme doğrulanmıştır.
Modbus RTUPLC entegrasyonuDCS entegrasyonu
