SXC-D32L — Bütünleşik Delta P Kumandası

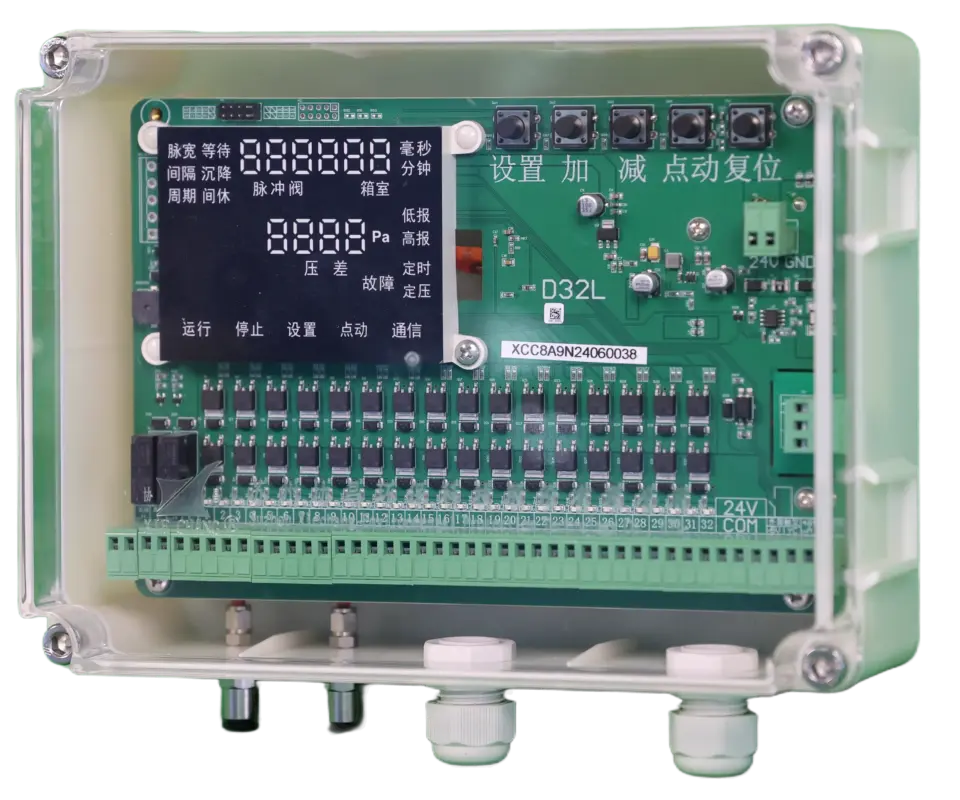

SXC-D32L Delta P Basınç Farkı Darbe Kontrol Ünitesi
Bütünleşik basınç farkı sensörlü üçü bir arada darbe kontrol ünitesi; verimli torbalı filtre çalışması için sıralı valf kumandasını, akıllı talebe göre temizliği ve yüksek/düşük Delta P alarmlarını tek panelde birleştirir.
Teknik Parametreler
Temel çalışma özellikleri.
Model NumarasıSXC-SK01-C8A9-D32L-P (dahili ΔP sensörüyle SXC-D32L adıyla satılır)
Kumanda Kapasitesi32 kanal; darbeli valfler ve kaldırma (çevrim dışı) valfleri serbestçe dağıtılır
Temizleme ModlarıÇevrim içi veya çevrim dışı, seçilebilir
Giriş GerilimiAC220V (±10%) 50Hz veya DC24V (±10%) — ikisinden biri bağlanabilir
Çıkış GerilimiDC24V
Çıkış Akımı1.5A
Dahili ΔP Sensörü0–3000 Pa hücre basıncı örneklemesi; ekranda ΔP göstergesi ve sıfır kalibrasyonu
Tetikleme ModlarıZamanlı sıralı / ΔP tetiklemeli / zamanlı yedekli ΔP; Modbus üzerinden uzaktan başlat-durdur
ΔP AlarmlarıRöle çıkışlı, ayarlanabilir yüksek ve düşük alarm değerleri
HaberleşmeRS485 Modbus-RTU — durum aktarımı, parametre ayarı, uzaktan başlat/durdur; ana–yardımcı bağlantı
Modbus Adresi / Baud HızıAdres 0–127; baud 4800–115200 (varsayılan 9600)
Valf Kopukluğu AlgılamaKopan valf devreleri algılanır ve Modbus üzerinden okunabilir
Darbe Genişliği Aralığı1 ms adımlarla 10–9999 ms (varsayılan 80 ms)
Darbe Aralığı1 s adımlarla 1–600 s (varsayılan 1 s)
Çevrim Süresi Aralığı0–9999 dk (varsayılan 0 dk)
Başlangıç Gecikmesi0–300 s (varsayılan 5 s)
Kaldırma Valfi Bekleme Süresi0–60 s (varsayılan 8 s)
Kaldırma Valfi Çökelme Süresi0–60 s (varsayılan 8 s)
Kaldırma Valfi Boşta Bekleme Süresi0–9999 s (varsayılan 10 s)
MuhafazaŞeffaf asma PC gövde, 190 × 255 × 105 mm (metal muhafazalı JK02 varyantı mevcuttur)
Çalışma Ortamı−20°C ile +60°C; bağıl nem ≤%85
Ürün Standartları
Bütünleşik sıralama, algılama ve talebe göre temizlik.
Üçü Bir Arada BütünleşmeDarbe sıralaması, basınç farkı ölçümü ve temizleme/alarm mantığı tek kumanda panelini paylaşır
Dahili DP SensörüDoğrudan hava borusu bağlantısı, ayrı bir basınç gösterge paneli olmadan talebe göre temizlik sağlar
Dört Tetikleme ModuTorbalı filtre kumanda stratejinize uyacak biçimde zamanlı, Delta P, karma yedekli veya Modbus komutlu temizliği seçin
Çevrim İçi / Çevrim Dışı TemizlikDarbeli valfler ve kaldırma valfleri, çevrim içi ya da çevrim dışı temizlik için kanallara serbestçe dağıtılır
Dijital İzlemeEkran, kolay kurulum ve arıza giderme için etkin darbeli valf sırasını gösterir
Alarm KumandasıBağımsız yüksek ve düşük basınç farkı tetikleme ve dönüş değerleri filtre durumunun izlenmesini destekler
Ürün Videoları
İlgili tanıtım ve seçim videoları.
SXC-D32L Basınç farkı darbe kontrol ünitesi
Teknik Çizimler
Bu ürünün montaj ölçüleri.
🔍 Büyütmek için tıklayınSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 kanal · ΔP darbe kontrol ünitesi — Muhafaza ve Montaj Çizimi
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Büyütmek için tıklayınSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 kanal · duvar tipi pano darbe kontrol ünitesi — Muhafaza ve Montaj Çizimi
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Bilgi Merkezi
Bu ürüne dair pratik yanıtlar.
Arıza Giderme
Darbeli temizliğin işe yarayıp yaramadığını basınç farkıyla (DP) nasıl anlarsınız?
Talebe göre temizleme kumandasında DP, yüksek ve düşük ayar noktaları arasında yaklaşık 1 inç su sütunluk (~249 Pa) bir bantta testere dişi gibi gidip gelmelidir. Düşük ayar noktasına inemiyorsa ya da sürekli darbeliyorsa sorun filtrelerde veya hava beslemesindedir.
basınç farkıDPtalebe göre temizleme
Arıza Giderme
Aşırı darbeleme darbeli valfleri ve filtreleri nasıl etkiler, ayar noktaları nasıl ayarlanmalıdır?
Her darbe filtre malzemesini esnetir; bu nedenle aşırı darbeleme torba ömrünü kısaltır ve basınçlı havayı israf eder. Ünitenin sürekli çevrim yapmak yerine zamanının çoğunu bu bantta geçirmesi için gerçekçi yüksek/düşük DP sınırları belirleyin — ve kötü havayı ya da ömrünü tamamlamış filtreleri gizlemek için aşırı darbeleme yapmayın.
aşırı darbelemedarbe frekansıayar noktası ayarı
Arıza Giderme
Darbeli valfler ateşliyor ama basınç farkı düşmüyor — neyi kontrol etmeliyim?
Temizleme zincirini adım adım izleyin: her darbeli valfin gerçekten keskin açıldığını doğrulayın, hava deposunun bir temizleme çevrimi boyunca basıncı koruyup korumadığını kontrol edin, üfleme borusunu ve nozul hizasını inceleyin, kumanda ünitesinin darbe süresini ve aralığını gözden geçirin ve besleme havasının temiz, kuru ve valfin anma basıncında olduğunu doğrulayın. Darbeler güçlü ve hava doğruysa ama DP yine de toparlanmıyorsa filtre torbaları büyük olasılıkla körelmiştir — ayar noktasını düşürmek yerine torba değişimini planlayın.
basınç farkı düşmüyordarbeli temizlik çalışmıyoryüksek DP arıza giderme
Arıza Giderme
Darbeli valfler sürekli ateşliyor ama basınç farkı düşmüyor — sebep huni olabilir mi?
Evet — zamanında boşaltılmayan bir huni klasik bir gizli nedendir. Toz köprüleşip torba bölgesine kadar yığıldığında yeniden havalanır ve az önce temizlediğiniz torbaların üzerine yeniden çöker; böylece DP kumandası valfleri tetiklemeyi sürdürür ama DP yine de düşmez. Sonuç, hiçbir sorunu çözmeden basınçlı havayı israf eden ve diyafram çevrimlerini artıran sürekli darbelemedir. Valfleri suçlamadan önce huniyi kontrol edin: boşaltma sisteminin (döner hava kilidi, helezon konveyör veya valf) çalıştığını doğrulayın ve köprüleşme ya da birikmeyi giderin.
huni boşalmıyoryeniden havalanmatoz köprüleşmesi
Ürün Soru-Cevap
SXC-D32L (SK01-C8A9-D32L) çevrim dışı darbe kontrol ünitesi ne zaman seçilmeli?
SXC-D32L'yi, bölmeli bir torbalı filtre sabit kanal bölüşümünden daha fazla esneklik gerektirdiğinde seçin: kanalları darbeli valfler ile kaldırma valfleri arasında serbestçe dağıtılabilir ve dahili basınç farkı sensörü, hiçbir harici cihaza gerek kalmadan talebe göre temizlik yapmasını ve yüksek/düşük ΔP alarmı vermesini sağlar. Tüm aralıklar ve fabrika varsayılanları bu sayfadaki teknik parametre tablosundadır.
SXC-D32LC8A9-D32LD32L ne zaman seçilir
