Ana Sayfa / Darbeli Valf / Watson® Darbeli Valf

Watson® WPS-CA/TG Dişli Serisi

Dişli Darbeli Valf

Watson® dişli darbeli valfler, torbalı filtrelerin darbeli hava temizliği için standart G dişli bağlantılara sahip sağlam bir dik açılı gövde kullanır. WPS-CA/TG yelpazesi, kararlı üfleme borusu bağlantısı, güvenilir darbe iletimi ve yüksek çevrimli endüstriyel toz toplama kullanımı için DN20 ile DN76 arası modelleri kapsar.

TG Model Yelpazesini GörünTeklif İsteyin

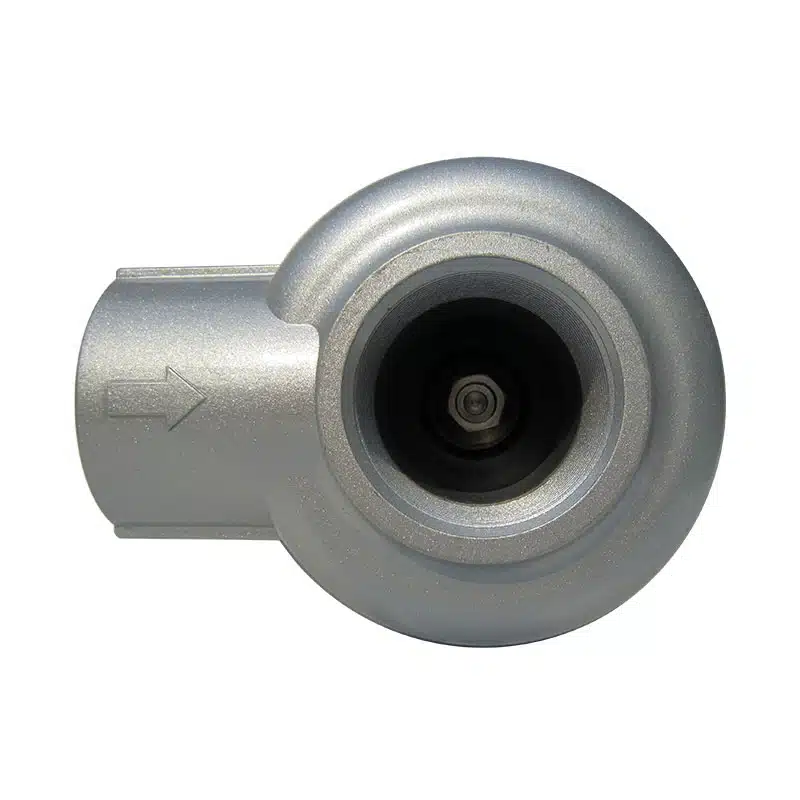

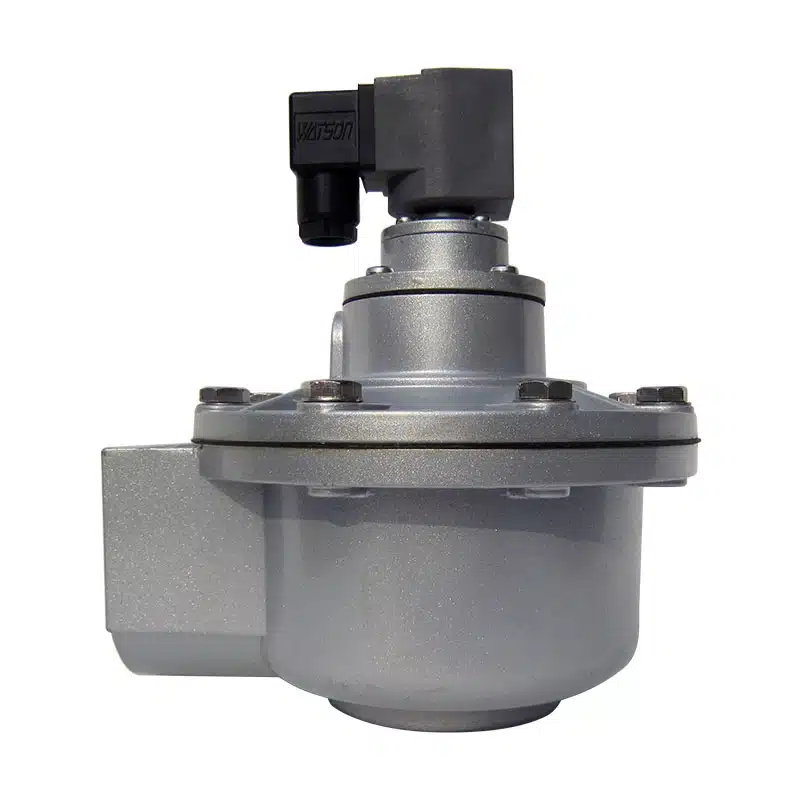

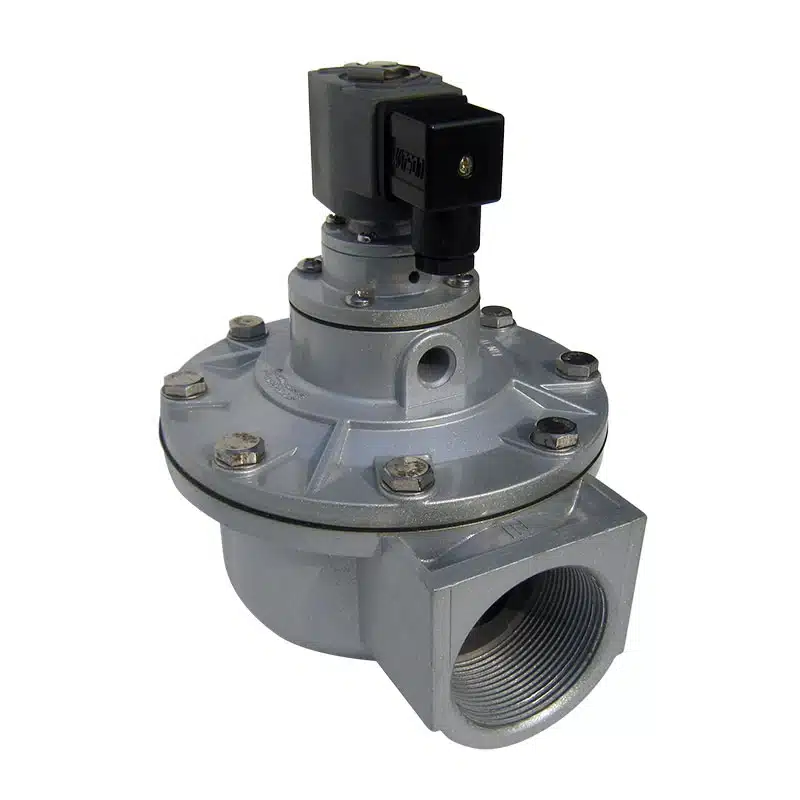

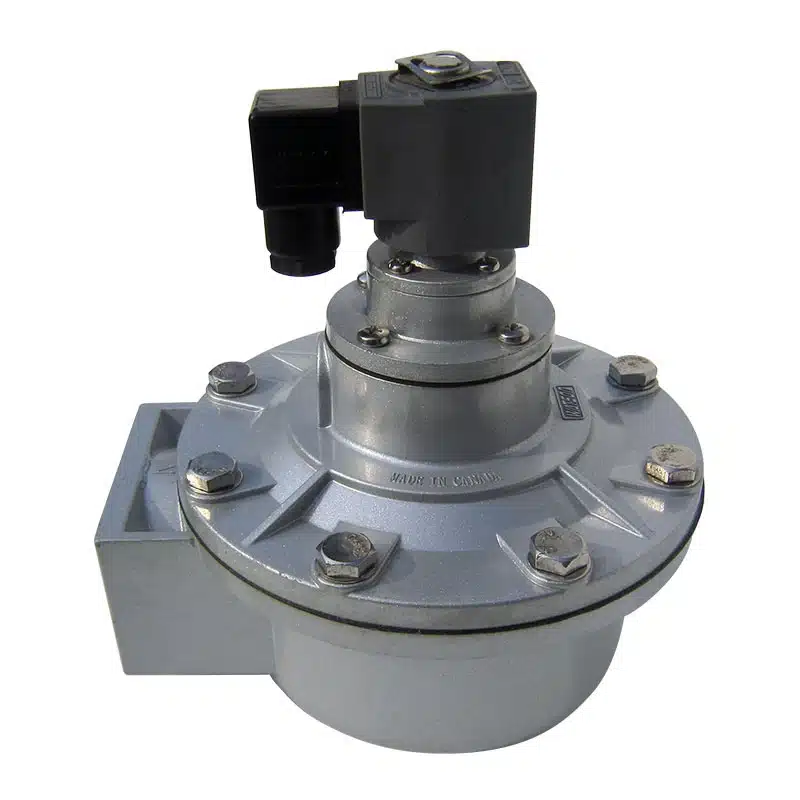

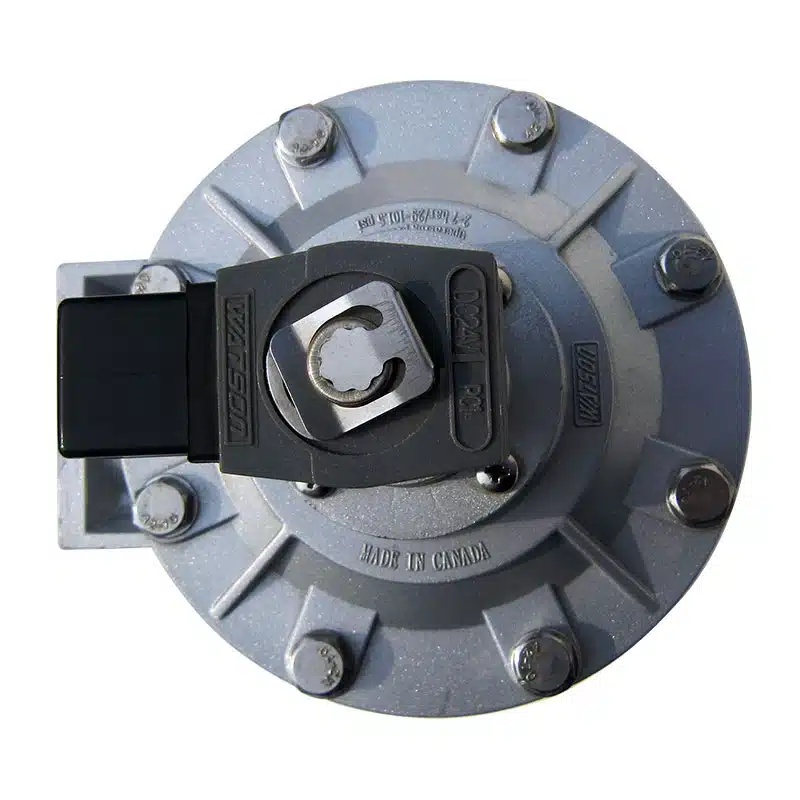

Watson® dişli darbeli valf ana görünüm

Genel Çalışma Özellikleri

WPS-CA serisinin tamamı için çalışma koşulları.

Çalışma Basıncı0.4-0.6 MPa (4-6 bar)
Çalışma AkışkanıTemiz hava
BeslemeDC24V, AC220V/50Hz to AC240V/60Hz
Koruma SınıfıIP65
Çalışma OrtamıNormal: -20°C ile 80°C; yüksek sıcaklık: 55°C ile 180°C
Bağıl Nem≤%85

Tüm Model Yelpazesi

Watson® WPS-CA/TG dişli darbeli valf modelleri.

Çalışma basıncı 0.4-0.6 MPa · temiz hava · DC24V veya AC220V/50Hz-AC240V/60Hz · IP65 · CE / CCC / RoHS sertifikalı

TürModel No.Ölçü (İnç)DN ÖlçüsüEx-Proof Sınıfı
DişliWPS-CA/TG20G3/4"DN20Tek Diyafram
DişliWPS-CA/TG25G1"DN25Tek Diyafram
DişliWPS-CA/TG40G1 1/2"DN40Çift Diyafram
DişliWPS-CA/TG50G2"DN50Çift Diyafram
DişliWPS-CA/TG62G2 1/2"DN65Çift Diyafram
DişliWPS-CA/TG76G3"DN76Çift Diyafram

Ürün Standartları

Watson® dişli darbeli valf avantajları.

SertifikalarCE, CCC, RoHS
Koruma SınıfıIP65
BağlantıStandart G dişli bağlantı, dişli üfleme borularına rijit ve yaygın uyumlu montajı destekler.
Valf GövdesiDik açılı takviyeli yapı, yüksek basınçlı darbeli hava temizliği görevine uygundur.
Yüksek Sıcaklık KullanımıYüksek sıcaklık diyafram seçenekleri; enerji santrali, izabe tesisi ve yakma tesisi torbalı filtre uygulamalarını destekler.

Sertifikalar

Bu ürün grubu bağımsız kuruluşlarca sertifikalandırılmıştır.

Tüm sertifikaları görün →
Patlamaya Dayanıklılık Uygunluk Sertifikası (NEPSI) — WPS-F Serisi Patlamaya Dayanıklı Darbeli Valfler🔍 Büyütmek için tıklayın

Ürün Sertifikası

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Patlamaya Dayanıklılık Uygunluk Sertifikası (NEPSI) — WPS-F Serisi Patlamaya Dayanıklı Darbeli Valfler

Sertifika No.GYB25.2393X
Veren kuruluşShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Veriliş tarihi2025-07-30
Geçerlilik tarihi2030-07-29
StandartlarGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Orijinal PDF gerekiyor mu?
UL Uygunluk Sertifikası — Tanınmış Bileşen, Elektrikle Çalışan Valfler için Bobin Grubu🔍 Büyütmek için tıklayın

Ürün Sertifikası

WPS-TZ-XQ (suffix A, B, C, D or E)

UL Uygunluk Sertifikası — Tanınmış Bileşen, Elektrikle Çalışan Valfler için Bobin Grubu

Sertifika No.20150423-MH49402 (Report Reference MH49402-20130423)
Veren kuruluşUL LLC
Veriliş tarihi2015-04-23
StandartlarUL 429, CAN/CSA C22.2 No. 139-10
Orijinal PDF gerekiyor mu?

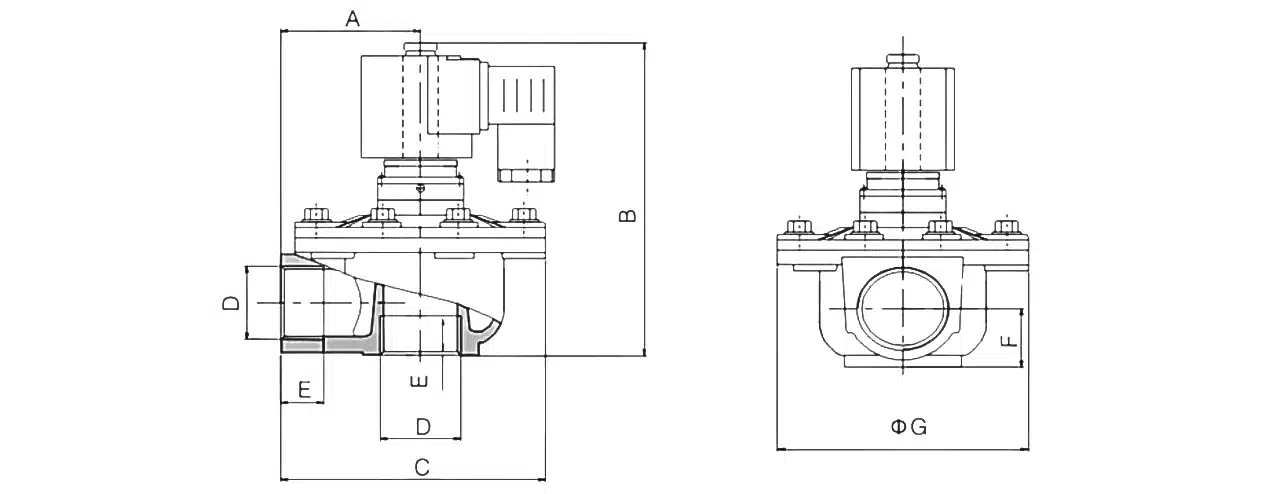

Teknik Çizimler

Bu ürünün montaj ölçüleri.

WPS-CA/TD20 · erkek dişli / aleve dayanıklı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/TD20

WPS-CA/TD20 · erkek dişli / aleve dayanıklı valf — Montaj Çizimi

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/TD25 · erkek dişli / aleve dayanıklı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/TD25

WPS-CA/TD25 · erkek dişli / aleve dayanıklı valf — Montaj Çizimi

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-CA/TD40 · erkek dişli / aleve dayanıklı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-CA/TD40

WPS-CA/TD40 · erkek dişli / aleve dayanıklı valf — Montaj Çizimi

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-F-CA/TG25 · erkek dişli / aleve dayanıklı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-F-CA/TG25

WPS-F-CA/TG25 · erkek dişli / aleve dayanıklı valf — Montaj Çizimi

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt

WPS-F-CA/TG40 · erkek dişli / aleve dayanıklı valf — Montaj ÇizimiÖlçüler talep üzerine gönderilir

WPS-F-CA/TG40

WPS-F-CA/TG40 · erkek dişli / aleve dayanıklı valf — Montaj Çizimi

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 ölçü daha

Tam çizimi ve ölçüleri alın

Orijinal çizim talep üzerine gönderilir · bir iş günü içinde yanıt
